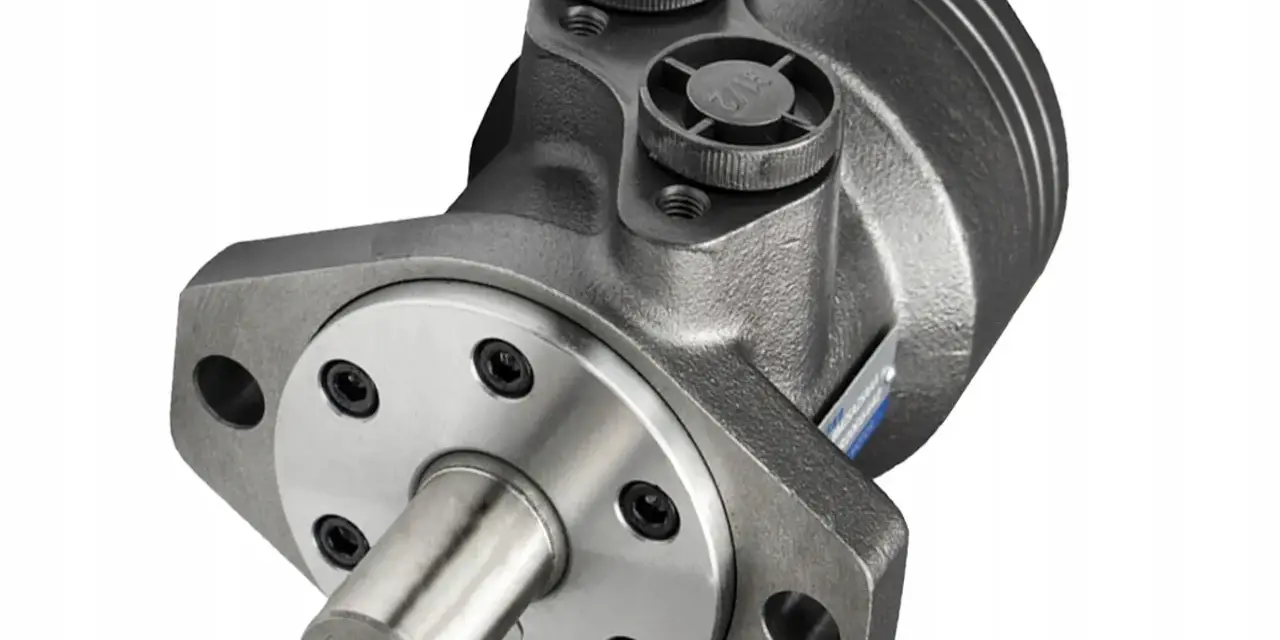

Napęd kołowy oparty na hydraulice ma sens tam, gdzie liczą się wysoki moment od zera, dobra trakcja i odporność na ciężką pracę w polu, lesie albo na placu. W praktyce silnik hydrauliczny do napędu kół może odciążyć przekładnię, poprawić ruszanie z obciążeniem i ograniczyć poślizg, ale tylko wtedy, gdy dobrze dobierze się typ, pojemność i sposób chłodzenia. Poniżej rozkładam temat na czynniki pierwsze: od budowy i odmian konstrukcyjnych po dobór, błędy montażowe i koszty zakupu.
Co trzeba wiedzieć, zanim dobierzesz napęd kołowy
- Najważniejsze parametry to moment, przepływ i ciśnienie robocze, a nie sam „rozmiar” silnika.
- Orbitalny motor jest prostszy i tańszy, ale przy ciężkiej trakcji szybciej dochodzi do granic możliwości.
- Promieniowy silnik tłokowy lepiej znosi duże obciążenia i ruszanie z miejsca, ale jest droższy i bardziej wymagający.
- Zintegrowana piasta ma największy sens tam, gdzie koło ma realnie ciągnąć maszynę, a nie tylko ją wspierać.
- Przegrzanie, brudny olej i błędne łożyskowanie psują taki układ szybciej niż sama praca w trudnym terenie.
- Ceny katalogowe prostych motorów zaczynają się w Polsce od ok. 540 zł, a mocniejsze jednostki przekraczają 3000 zł.
Jak działa napęd kołowy oparty na hydraulice

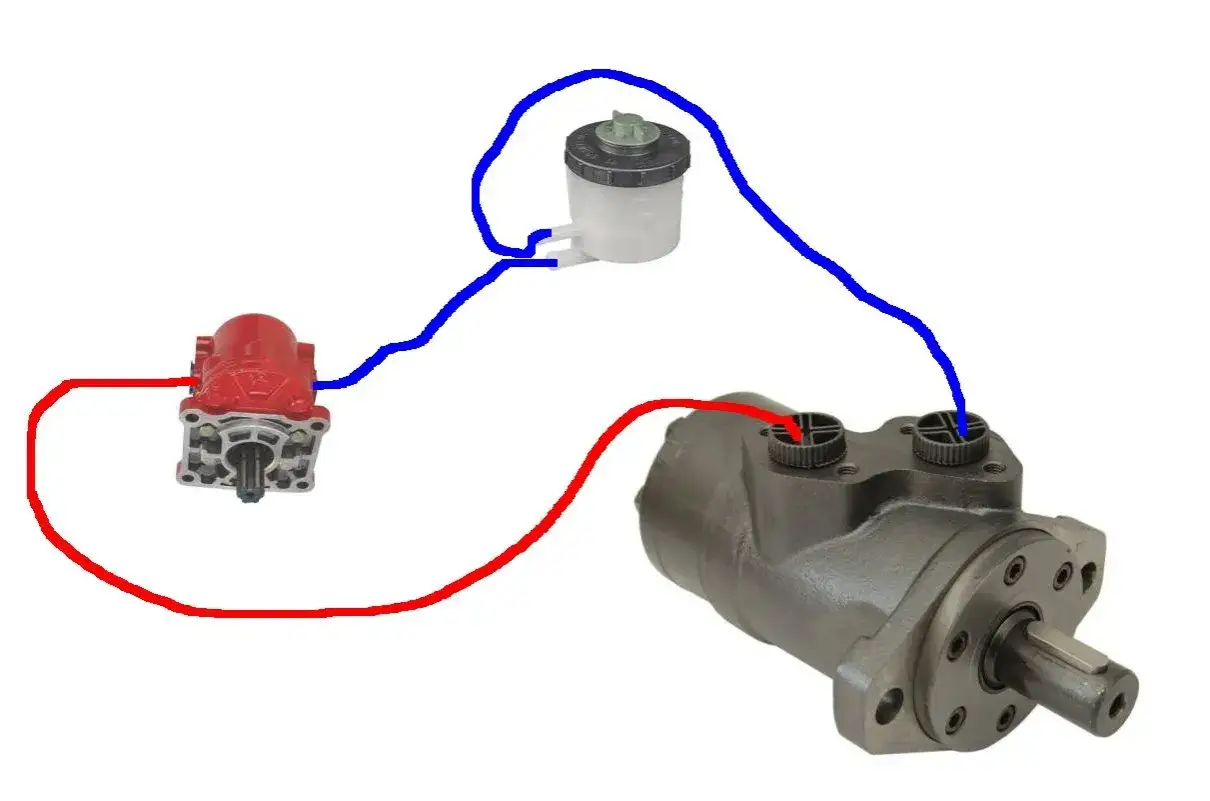

Układ działa prosto: pompa wytwarza przepływ, rozdzielacz lub zawór steruje kierunkiem, a silnik zamienia energię oleju na obrót koła. Najważniejsze jest to, że moment obrotowy rośnie wraz z różnicą ciśnień i pojemnością skokową, a prędkość zależy przede wszystkim od przepływu. Dlatego dwa silniki o podobnym wyglądzie mogą zachowywać się zupełnie inaczej w tej samej maszynie.
W napędzie bezpośrednim motor siedzi blisko piasty albo wręcz w piaście koła. To upraszcza mechanikę, bo nie potrzebujesz długiego wałka, zwolnicy czy skomplikowanej przekładni pośredniej, ale przenosi odpowiedzialność na hydraulikę, łożyskowanie i odprowadzanie ciepła. Z mojego doświadczenia właśnie tu pojawia się większość błędów: ktoś liczy tylko moc, a pomija obciążenie boczne, hamowanie i pracę ciągłą w błocie albo na nierównościach.
Gdy to działa poprawnie, zyskujesz płynne ruszanie pod obciążeniem i łatwiejsze utrzymanie przyczepności. To dobry punkt wyjścia do porównania konstrukcji, bo nie każdy motor poradzi sobie równie dobrze z kołem, które ma realnie ciągnąć maszynę.
Który typ silnika najlepiej pasuje do koła
| Typ silnika | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Orbitalny (gerotor/geroler) | Lżejsze napędy pomocnicze, przyczepy, rozsiewacze, proste modernizacje | Kompaktowy, względnie tani, prosty w montażu, dobry moment przy niskich obrotach | Przy bardzo ciężkiej i długiej pracy szybciej grzeje olej i ma niższą rezerwę trwałości |
| Osiowy tłokowy lub bent-axis | Układy, w których liczy się wyższa sprawność i szerszy zakres prędkości | Dobra efektywność, lepsza praca ciągła, wyższe ciśnienia robocze | Większa złożoność, wyższa cena, bardziej wymagający dobór osprzętu |
| Promieniowy tłokowy | Ciężkie maszyny rolnicze, leśnictwo, napędy bezpośrednie kół, duża trakcja | Bardzo wysoki moment startowy, świetna praca przy niskich obrotach, wysoka odporność | Większy gabaryt, wyższy koszt, większa wrażliwość na błędy w łożyskowaniu |
| Zintegrowana piasta z silnikiem | Napędy kół w przyczepach, osiach wspomaganych i układach on-demand | Silnik, łożyskowanie, hamulec i często funkcja freewheel w jednym module | Najczęściej projekt indywidualny, droższy i bardziej serwisowo wyspecjalizowany |
Silniki zębate zostawiam raczej do prostszych układów niż do głównego napędu koła. Jeśli napęd ma tylko pomagać przy ruszaniu, orbital bywa rozsądnym kompromisem. Jeśli koło ma faktycznie ciągnąć ciężar przez wiele godzin, patrzę już w stronę radialnych konstrukcji albo piast zintegrowanych. W takich rozwiązaniach nieprzypadkowo pojawiają się też funkcje swobodnego toczenia i hamulca w jednym module, bo bez tego transport po drodze szybko robi się niepraktyczny.
To prowadzi do kolejnego kroku: wyboru pojemności skokowej i przepływu, bo właśnie tam najłatwiej przepłacić albo przestrzelić z parametrami.
Jak dobrać pojemność skokową i przepływ bez zgadywania
Ja zawsze zaczynam od pytania, czy koło ma tylko wspierać ruch, czy faktycznie ma go inicjować. Od odpowiedzi zależy, jak duży moment musi pojawić się na piaście i przy jakiej prędkości układ ma pracować. Do wstępnego doboru używam dwóch prostych zależności:
- Moment: T ≈ 0,0159 × Δp × Vg × ηm
- Prędkość: n ≈ 1000 × Q / Vg
W tych wzorach Δp oznacza różnicę ciśnień w barach, Vg pojemność skokową w cm³/obr., Q przepływ w l/min, a ηm sprawność mechaniczną. To nadal tylko punkt startowy, ale bardzo szybko pokazuje, czy układ ma szansę działać bez katowania pompy i oleju.
Przykład jest prosty. Silnik o pojemności 200 cm³/obr przy przepływie 20 l/min osiągnie około 100 obr./min. Jeśli koło ma średnicę 1,2 m, taka prędkość daje mniej więcej 22-23 km/h. Przy różnicy ciśnień 200 bar otrzymasz teoretycznie około 636 Nm momentu, a po uwzględnieniu strat raczej 540-580 Nm. Już ten jeden rachunek pokazuje, dlaczego ten sam motor bywa wystarczający w napędzie pomocniczym, a za słaby w ciężkiej przyczepie.
- Policz wymaganą trakcję na najgorszym odcinku pracy, nie na idealnym placu.
- Przelicz ją na moment potrzebny na kole, a nie tylko na silniku.
- Sprawdź przepływ pompy przy rzeczywistych obrotach silnika ciągnika lub maszyny.
- Uwzględnij temperaturę oleju, bo długi cykl pracy obcina rezerwę mocy.
- Zostaw zapas na straty w przewodach, zaworach i osprzęcie koła.
W praktyce orbitalny motor o mniejszej pojemności wystarczy tam, gdzie napęd pracuje okazjonalnie. Jeśli jednak układ ma trzymać wysoką sprawność przez wiele godzin, lepiej od razu myśleć o konstrukcji promieniowej albo osiowej. Skoro wiadomo już, jak liczyć parametry, łatwiej ocenić, gdzie taki napęd naprawdę robi różnicę.
Gdzie taki napęd daje największą przewagę
Najlepsze efekty widzę w maszynach, które pracują w zmiennych warunkach trakcji: rozrzutnikach, cysternach, przyczepach objętościowych, wózkach do zbioru, opryskiwaczach zaczepianych i maszynach leśnych. W takich zastosowaniach napęd na koło pomaga ruszyć z obciążeniem, odciąża mechanikę i ogranicza poślizg dokładnie wtedy, gdy gleba albo nawierzchnia są najgorsze.
- Przyczepy i cysterny rolnicze - dodatkowy moment przy ruszaniu pod górę i lepsza trakcja na mokrym polu.
- Leśnictwo - niska prędkość, duże obciążenia udarowe, konieczność pracy w błocie i na stromym terenie.
- Budownictwo i recykling - precyzyjne toczenie pod obciążeniem i lepsza kontrola na ciasnym placu.
- Modernizacje starszych maszyn - sensowne, gdy chcesz poprawić trakcję bez budowy całego nowego mostu napędowego.
Właśnie tu hydraulika pokazuje przewagę nad prostszymi układami mechanicznymi: można dołożyć trakcję tylko tam, gdzie jest potrzebna, a przy jeździe transportowej ją rozłączyć. To ważne, bo stały napęd bez rozłączania bardzo szybko zamienia się w niepotrzebny pobór mocy i ciepła. W cięższych rozwiązaniach piastowych, takich jak systemy Black Bruin, motor potrafi być częścią kompletnego modułu z łożyskowaniem, hamulcem i funkcją freewheel, co dobrze pokazuje kierunek rozwoju tej technologii.
Jeżeli maszyna dużo jeździ po drodze, tryb dwubiegowy albo swobodny przelot koła przestają być dodatkiem, a stają się warunkiem sensownej eksploatacji. To prowadzi prosto do błędów, które najczęściej psują cały efekt.
Najczęstsze błędy przy montażu i serwisie
- Zbyt mała pojemność skokowa - motor nie daje wymaganego momentu, więc operator kompensuje to wyższym ciśnieniem. Efekt jest prosty: rośnie temperatura oleju, a sprawność spada.
- Brak linii drenu lub zbyt duże ciśnienie w obudowie - uszczelnienia i łożyska pracują w złych warunkach, a wyciek pojawia się szybciej, niż ktokolwiek zakładał na etapie projektu.
- Przenoszenie obciążeń bocznych na sam silnik - koło w maszynie rolniczej dostaje nie tylko moment, ale też siły od nierówności. Jeśli motor nie jest do tego przygotowany, zużycie idzie w stronę piasty i uszczelnień.
- Brudny olej i przypadkowa filtracja - w hydraulice siłowej zanieczyszczenia zabijają precyzyjne elementy szybciej niż sama praca pod obciążeniem. Filtr musi być dobrany do układu, a nie „jaki akurat był pod ręką”.
- Nieprzemyślana logika freewheel, hamulca i dwóch prędkości - jeśli rozłączanie następuje za późno albo bez synchronizacji, układ dostaje udary i zaczyna hałasować, grzać się albo szarpać.
Jeśli po kilku godzinach pracy olej jest wyraźnie za gorący, koło szarpie przy ruszaniu albo motor zaczyna pocić się na uszczelnieniach, to zwykle nie jest „wina jakości”, tylko zły dobór lub instalacja. Wtedy sensowniejsze jest poprawienie projektu niż wymiana jednego elementu na przypadkowo większy.
Ta uwaga prowadzi do kolejnego tematu, czyli pieniędzy. Sama cena motoru bywa myląca, bo o opłacalności decyduje cały układ, nie tylko część na fakturze.
Kiedy cena jest uzasadniona, a kiedy lepiej zatrzymać się na prostszym rozwiązaniu
W ofertach katalogowych Waryńskiego proste orbitale zaczynają się od ok. 540 zł, średnie modele mieszczą się zwykle w widełkach 1 290-1 440 zł, a mocniejsze jednostki dochodzą do ok. 3 320 zł. To dobry punkt odniesienia, bo pokazuje, jak szybko cena rośnie wraz z pojemnością, wytrzymałością i zakresem pracy.
| Typ rozwiązania | Orientacyjny koszt zakupu | Co dostajesz w praktyce |
|---|---|---|
| Mały orbitalny motor | ok. 540-810 zł | Prosty napęd pomocniczy, niska bariera wejścia, łatwy serwis |
| Średni orbitalny motor | ok. 1 290-1 440 zł | Lepszy kompromis między momentem, ceną i gabarytem |
| Mocniejszy orbitalny motor | ok. 2 220-3 320 zł | Większy moment, lepsza rezerwa i wyższa trwałość w cięższej pracy |
| Radialny lub piastowy | wycena indywidualna | Najwyższa trakcja, integracja z łożyskowaniem i osprzętem koła |
Sam silnik to jednak dopiero początek. Do tego dochodzą przewody, zawory, sterowanie, chłodzenie, mocowanie, a w układach ciężkich także hamulec i osprzęt piasty. Dlatego przy modernizacji patrzę nie na cenę części, tylko na koszt całego efektu: czy napęd naprawdę poprawi trakcję, skróci czas przejazdu i ograniczy poślizg w sezonie.
Jeśli silnik ma tylko wspierać ruch okazjonalnie, prostszy orbital zwykle wygrywa ekonomiką. Jeśli ma codziennie pracować w ciężkim terenie, droższa konstrukcja szybciej się broni, bo mniej kosztuje Cię przestój, przegrzewanie i ciągła walka z niedoborem momentu. Na tym etapie zostaje już tylko jedno: sprawdzić, czy cała modernizacja jest spójna technicznie.
Co sprawdzić, zanim zamkniesz projekt modernizacji
Przed zakupem zawsze wracam do kilku rzeczy, bo one decydują, czy układ będzie działał przewidywalnie, czy będzie tylko wyglądał dobrze na schemacie. To ostatni moment, żeby wyłapać błędy, które później wychodzą dopiero w sezonie.
- Moment na kole - czy znasz realny uciąg w najgorszych warunkach, a nie tylko w teorii.
- Przepływ pompy - czy przy roboczych obrotach faktycznie masz wystarczające l/min.
- Temperatura oleju - czy układ ma gdzie oddać ciepło podczas długiej pracy.
- Swobodny przejazd i hamowanie - czy potrzebujesz freewheel, dwubiegu albo hamulca zintegrowanego z piastą.
- Łożyskowanie piasty - czy motor nie będzie przenosił obciążeń, których nie powinien przyjmować.
- Serwis w sezonie - czy masz dostęp do filtrów, uszczelnień, złączy i wsparcia technicznego.
Jeśli te punkty są dopięte, hydrauliczny napęd kół przestaje być eksperymentem i staje się normalnym narzędziem poprawy trakcji. Jeśli któryś element budzi wątpliwość, lepiej wrócić do doboru na etapie projektu niż później szukać przyczyny przegrzewania, wycieków albo utraty momentu wtedy, gdy maszyna ma po prostu pracować.
