Hamulce hydrauliczno pneumatyczne to rozwiązanie, które w praktyce pomaga spiąć ciągnik i przyczepę wtedy, gdy nie mają identycznej instalacji hamulcowej. W tym tekście wyjaśniam, jak taki układ działa, gdzie ma sens w gospodarstwie, na co uważać przy montażu i ile realnie kosztują elementy, które najczęściej wymienia się w serwisie. Dorzucam też porównanie z klasyczną pneumatyką i hydrauliką, bo właśnie tam najczęściej zapada decyzja zakupowa.
Najważniejsze rzeczy, które trzeba wiedzieć o układzie hybrydowym w przyczepach rolniczych
- To rozwiązanie łączy elementy hydrauliki i pneumatyki, więc dobrze sprawdza się tam, gdzie trzeba dopasować różne maszyny w jednym gospodarstwie.
- Największą zaletą nie jest sama technologia, tylko kompatybilność z ciągnikiem i przyczepą.
- W dobrze dobranym układzie liczą się nie tylko siłowniki, ale też złącza, mocowania, przewody i zabezpieczenie awaryjne.
- Sam siłownik to zwykle wydatek rzędu 168-335 zł brutto za sztukę, a pełna modernizacja kosztuje wyraźnie więcej.
- Najczęstsze problemy wynikają nie z samej zasady działania, tylko z błędnego doboru elementów i niedokładnego montażu.
- Jeśli sprzęt jeździ po drogach publicznych, trzeba patrzeć nie tylko na skuteczność hamowania, ale też na zgodność całego zestawu z wymaganiami homologacyjnymi.
Jak działa taki układ w praktyce
W najprostszej wersji chodzi o to, że sygnał hamowania i siła potrzebna do uruchomienia hamulców są przenoszone przez dwa różne media. W praktyce oznacza to, że hydraulika daje precyzyjny impuls, a pneumatykę wykorzystuje się tam, gdzie potrzebna jest większa rezerwa siły albo lepsze dopasowanie do istniejących elementów w przyczepie. Dla użytkownika ważniejsze od samej definicji jest to, że taki układ ma rozwiązać problem współpracy maszyn, a nie być technologiczną ciekawostką.
Ja patrzę na ten system przede wszystkim przez pryzmat tego, co dzieje się na końcu układu, czyli przy bębnie albo tarczy. Tam pracuje siłownik, który zamienia ciśnienie na ruch tłoczyska, a ten ruch uruchamia mechanizm hamulcowy. Jeśli instalacja jest dobrze dobrana, hamowanie jest płynne i przewidywalne. Jeśli nie, pojawia się typowy zestaw objawów: opóźnienie reakcji, nierówne hamowanie albo grzanie się jednego koła bardziej niż drugiego.

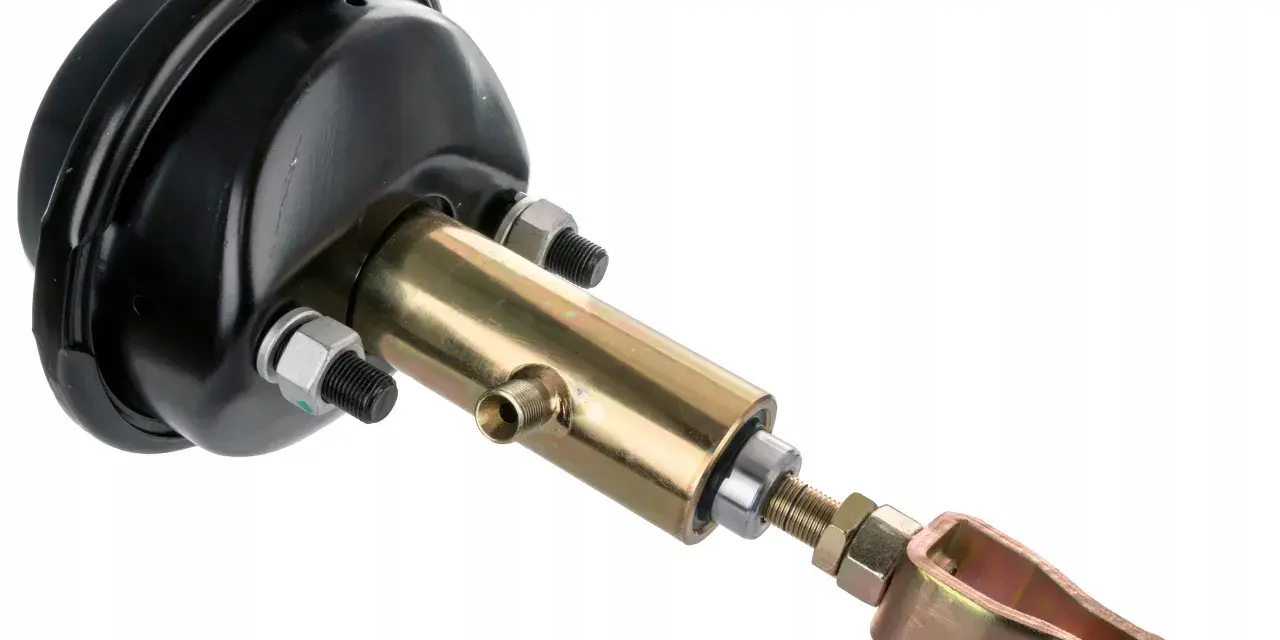

Siłownik to nie detal, tylko serce całego zestawu
Siłownik hamulcowy wygląda niepozornie, ale to on wykonuje większość pracy mechanicznej. W katalogach spotkasz oznaczenia takie jak T16-20, T20-25, T24-25 czy T30-35. Te symbole nie są ozdobą, tylko informacją o wielkości i charakterystyce elementu, dlatego nie dobierałbym ich „na oko”. Zbyt mały siłownik nie da odpowiedniego docisku, a zbyt duży może rozjechać pracę całego układu i przyspieszyć zużycie rozpieraków oraz okładzin.
Przeczytaj również: Zawór bezpieczeństwa Ursus C-360 - Dobierz i napraw!
Bezpieczeństwo awaryjne trzeba zaplanować osobno
W starszych lub prostszych rozwiązaniach ludzie często zakładają, że skoro hamulec działa podczas jazdy, to wszystko jest załatwione. To błąd. W przyczepie rolniczej bardzo ważny jest scenariusz odpięcia od ciągnika i to, czy zestaw ma własny mechanizm zatrzymania. Dlatego w praktyce stosuje się dodatkowe elementy zabezpieczające, na przykład zawór bezpieczeństwa, linkę uruchamiającą awaryjne hamowanie albo akumulator ciśnienia, który pozwala wykorzystać zapas energii bez udziału ciągnika. Bez tego układ może działać poprawnie na drodze, ale nadal być słabszy tam, gdzie liczy się bezpieczeństwo po awarii połączenia.Gdy rozumie się ten mechanizm, łatwiej ocenić, czy taki układ ma sens w konkretnym gospodarstwie, a to prowadzi wprost do pytania o zastosowanie.
Kiedy taki układ ma sens w gospodarstwie
Najwięcej zysku daje tam, gdzie w parku maszynowym nie ma jednego standardu. Jeśli jedna przyczepa pracuje z kilkoma ciągnikami albo w gospodarstwie są maszyny o różnej instalacji hamulcowej, hybrydowe rozwiązanie potrafi oszczędzić sporo przeróbek. To nie jest system do każdego zestawu, ale w mieszanym gospodarstwie bywa po prostu najbardziej praktyczny.
Z mojego punktu widzenia najlepiej sprawdza się wtedy, gdy chcesz wyrównać kompatybilność, a nie budować od zera nowy układ do ciężkiego transportu drogowego. W rolnictwie często liczy się elastyczność: przyczepa pracuje dziś z jednym ciągnikiem, jutro z drugim, a pojutrze jedzie w pole. W takim scenariuszu hybryda ma sens, bo zmniejsza liczbę kompromisów.
- gdy ciągnik nie ma takiej samej instalacji hamulcowej jak przyczepa,
- gdy modernizujesz starszy zestaw i pełna przebudowa byłaby nieopłacalna,
- gdy maszyny pracują sezonowo i muszą być szybkie w przepinaniu,
- gdy chcesz wykorzystać istniejące mocowania i ograniczyć zakres przeróbek,
- gdy ważniejsza jest uniwersalność niż „idealnie fabryczna” architektura układu.
Jednocześnie nie polecałbym takiego rozwiązania tylko dlatego, że wydaje się prostsze na etapie zakupu. Jeśli zestaw regularnie jeździ z dużym ładunkiem po drogach publicznych, a priorytetem jest maksymalnie przewidywalne zachowanie awaryjne, klasyczna pneumatyka z pełnym osprzętem bezpieczeństwa nadal bywa bezpieczniejszym punktem odniesienia. I właśnie dlatego przed wyborem warto porównać trzy warianty obok siebie.
Jak wypada na tle pneumatyki i hydrauliki
W praktyce nie kupuję „samej technologii”, tylko rozwiązanie do konkretnego zadania. Ten sam zestaw w dwóch różnych gospodarstwach może mieć zupełnie inny sens. Dlatego porównuję go z klasyczną pneumatyka i z układem stricte hydraulicznym, bo dopiero wtedy widać, gdzie hybryda naprawdę pomaga, a gdzie tylko dokłada złożoności.| Układ | Mocne strony | Słabsze strony | Kiedy ma największy sens |
|---|---|---|---|
| Pneumatyczny | Dobra rezerwa siły, sprawdzony w transporcie drogowym, szeroko znany w branży | Wymaga kompresora, zbiorników, osuszania i większej liczby elementów | Nowe zestawy i floty, w których wszystko ma jeden standard |
| Hydrauliczny | Prostszy w niektórych ciągnikach, szybka reakcja, mniej rozbudowany osprzęt | Mniej uniwersalny przy różnych maszynach, trudniej o dobrą kompatybilność | Gdy masz ciągnik i przyczepę zaprojektowane pod ten sam sposób sterowania |
| Hydrauliczno-pneumatyczny | Pomaga połączyć różne standardy, bywa dobrym rozwiązaniem modernizacyjnym | Trzeba dobrze dobrać siłownik, złącza i zabezpieczenie awaryjne | Gdy głównym problemem jest dopasowanie maszyn, a nie budowa całego układu od zera |
Jeśli miałbym streścić to jednym zdaniem, powiedziałbym tak: hybryda jest dobra wtedy, gdy rozwiązuje realny problem, a nie wtedy, gdy po prostu wygląda nowocześnie. Po takim porównaniu naturalnie pojawia się pytanie, jak dobrać konkretny zestaw do ciągnika i przyczepy.
Jak dobrać go do ciągnika i przyczepy
Przy doborze zaczynam od trzech rzeczy: jakim sygnałem dysponuje ciągnik, jaką masę i liczbę osi ma przyczepa oraz jaki typ siłownika przewiduje producent zestawu. Dopiero potem patrzę na gwinty, mocowania i osprzęt pomocniczy. Odwrócenie tej kolejności zwykle kończy się dodatkowymi kosztami i poprawkami.
| Co sprawdzić | Dlaczego to ważne | Co grozi przy złym doborze |
|---|---|---|
| Typ wyjścia hamulcowego w ciągniku | Od tego zależy, czy układ w ogóle da się poprawnie zasilić | Brak współpracy albo prowizoryczne przejściówki |
| Rozmiar siłownika | Decyduje o sile docisku i kulturze hamowania | Słabe hamowanie albo zbyt agresywna reakcja |
| Liczba osi i rozkład masy | Przyczepa dwuosiowa potrzebuje innego zbilansowania niż lekki wóz | Nierówna praca kół i szybsze zużycie okładzin |
| Mocowania i adaptery | Ułatwiają montaż bez cięcia i dorabiania od nowa | Przestoje w sezonie i niepotrzebna przeróbka ramy |
| Zabezpieczenie awaryjne | To ono decyduje o bezpieczeństwie po rozpięciu zestawu | Układ może działać roboczo, ale być słabszy w sytuacji awaryjnej |
Montaż bez skrótów, które potem kosztują
W montażu nie ma magii, jest tylko dokładność. Najczęściej widzę dwa podejścia: albo ktoś robi wszystko starannie i ma spokój na długo, albo skraca sobie drogę na złączkach, uszczelnieniach i odpowietrzaniu, a potem wraca do tego po pierwszym większym obciążeniu. Ja wolę pierwszą wersję, bo w hamulcach oszczędność czasu na starcie zwykle kończy się podwójną robotą.
- Najpierw sprawdzam zgodność mocowań, gwintów i średnic przewodów.
- Potem montuję siłownik i upewniam się, że tłoczysko pracuje bez tarcia oraz bez przekoszenia.
- Następnie układam przewody tak, aby nie ocierały o ramę, koło ani elementy ruchome zawieszenia.
- Dopiero później odpowietrzam instalację i robię próbę szczelności.
- Na końcu wykonuję test hamowania na małej prędkości, najpierw na pustej przyczepie, a dopiero potem z ładunkiem.
Najczęstsze błędy są bardzo przyziemne: źle dobrana końcówka, załamanie przewodu, brak zabezpieczenia przed brudem, pominięcie testu po montażu albo montaż bez sprawdzenia symetrii obu stron osi. Zdarza się też, że ktoś zakłada dobry cylinder, ale zostawia stary, zapieczony mechanizm hamulca w piaście. Taki zestaw będzie nadal hamował nierówno, więc problem nie znika, tylko zmienia miejsce. Po montażu przychodzi etap, którego wielu użytkowników nie lubi, czyli regularny serwis.
Serwis i objawy zużycia
W hamulcach nie czekałbym, aż „samo się poprawi”. Jeżeli układ zaczyna reagować wolniej, koła grzeją się nierówno albo po postoju widać ślady wycieku, to zwykle nie jest drobiazg. Z mojego doświadczenia najlepsze efekty daje prosta rutyna: kontrola przed sezonem, szybki przegląd po intensywnej pracy i reakcja od razu, gdy pojawia się zmiana w zachowaniu zestawu.
- opóźniona reakcja hamulca po naciśnięciu sterowania,
- nierówna siła hamowania między lewą i prawą stroną,
- wyraźne grzanie się jednej piasty albo jednego bębna,
- ślady płynu lub zabrudzenie wokół siłownika,
- spadek skuteczności po dłuższym postoju,
- luźne złącza, pęknięte przewody lub sparciałe uszczelnienia.
Nie lubię też „regulacji na siłę”. Jeżeli hamulec działa nierówno, najpierw szukam przyczyny w zasilaniu, szczelności i samym siłowniku, a dopiero później ruszam rozpierak czy regulację mechaniczną. W praktyce większość problemów wynika z drobnych rzeczy: nieszczelności, zapieczenia albo zużycia membrany. To właśnie dlatego układ hybrydowy wymaga większej dyscypliny niż prosta przeróbka przewodu. Gdy serwis jest pod kontrolą, ostatnim pytaniem zostaje koszt.
Ile kosztuje rozsądna modernizacja
Tu łatwo o złudzenie, że wystarczy kupić jeden siłownik i problem jest rozwiązany. W rzeczywistości sam cylinder to dopiero początek wydatków. Do tego dochodzą przewody, końcówki, adaptery, mocowania i często element bezpieczeństwa, bez którego cały układ nie będzie kompletny. Dlatego patrzę na budżet warstwowo, a nie na jedną cenę z katalogu.
| Element | Orientacyjny koszt brutto | Co warto zapamiętać |
|---|---|---|
| Siłownik T16-20 / T20-25 | ok. 168-335 zł za sztukę | To najczęściej spotykany poziom cen dla popularnych rozmiarów |
| Siłownik T24-25 | ok. 178-210 zł za sztukę | W praktyce blisko cen popularnych mniejszych modeli |
| Siłownik T30-35 | ok. 300 zł za sztukę | Większy element, zwykle stosowany tam, gdzie potrzeba mocniejszej pracy |
| Dwa siłowniki na oś | ok. 336-670 zł | To tylko baza, jeszcze bez przewodów i osprzętu pomocniczego |
Jeżeli doliczysz złącza, przewody i ewentualny zawór bezpieczeństwa, koszt rośnie wyraźnie, ale nadal może być rozsądny względem przebudowy całego układu w ciągniku. I właśnie tu widać największy sens takiej modernizacji: nie przepłacasz za pełną wymianę wszystkiego, tylko dopasowujesz konkretny zestaw do realnych potrzeb gospodarstwa. Tyle że sama opłacalność to nie wszystko, bo w codziennej pracy liczy się też spokój za kierownicą.
Co daje największą różnicę w codziennej pracy
Najbardziej cenię takie rozwiązania wtedy, gdy po prostu przestają być tematem rozmowy. Dobrze dobrany układ hybrydowy nie powinien wymagać ciągłego „pilnowania”, tylko działać przewidywalnie: ruszasz, hamujesz, przepinasz maszynę i nie zastanawiasz się, czy tym razem coś nie zagra. To jest właśnie przewaga nad układem montowanym na skróty albo nad przypadkowo dobranymi częściami.
Jeśli miałbym zostawić jedną praktyczną radę, to taką: najpierw dopasuj bezpieczeństwo i kompatybilność, dopiero potem cenę. Oszczędność kilkudziesięciu złotych na złączce albo adapterze nie ma sensu, jeśli później tracisz czas na poprawki albo ryzykujesz nierówne hamowanie. W gospodarstwie lepiej działa rozwiązanie trochę prostsze, ale solidnie złożone, niż teoretycznie lepszy układ zbudowany bez dbałości o detale. Gdy trzymasz się tej zasady, taki system naprawdę może dobrze służyć przez lata.
