W tym układzie najważniejsza jest geometria: średnice sworzni, rozstaw punktów dolnych, wysokość masztu i to, czy osprzęt ma pracować z klasycznym TUZ-em czy z hydraulicznym łącznikiem górnym. Dobrze dobrane wymiary oszczędzają czas przy zaczepianiu, zmniejszają luzy i chronią przed przypadkowym przeciążeniem mocowania. Przy takich detalach hydraulika robi większą różnicę, niż wielu użytkowników zakłada na początku.
Najważniejsze parametry, które trzeba sprawdzić przed zakupem
- Górny punkt w kat. 1 ma zwykle sworzeń 19 mm, a dolne punkty 22 mm.
- Rozstaw dolnych punktów to standardowo 683 mm, a w specjalnych konstrukcjach spotyka się też 400 mm.
- Wysokość masztu dla osprzętu tej kategorii wynosi typowo 460 mm.
- Hydrauliczny łącznik górny musi mieć zgodne średnice mocowań, a jego skok dobiera się do konkretnej maszyny.
- Tuleja redukcyjna pomaga przy różnicy średnic, ale nie naprawia złej geometrii całego zestawu.

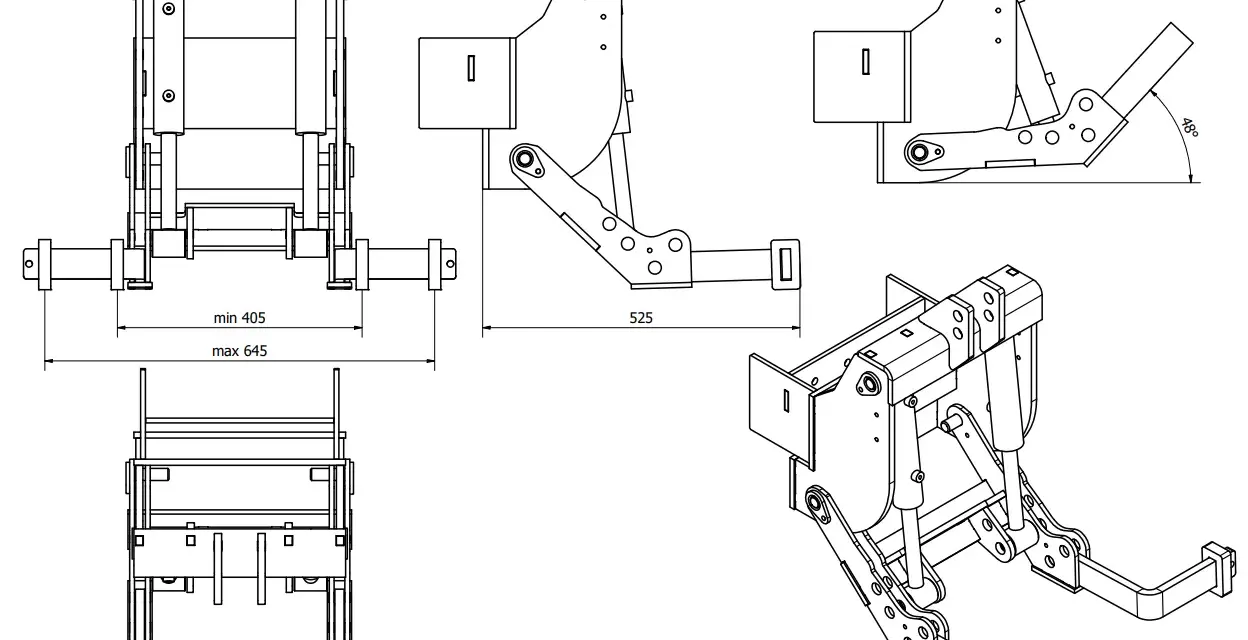

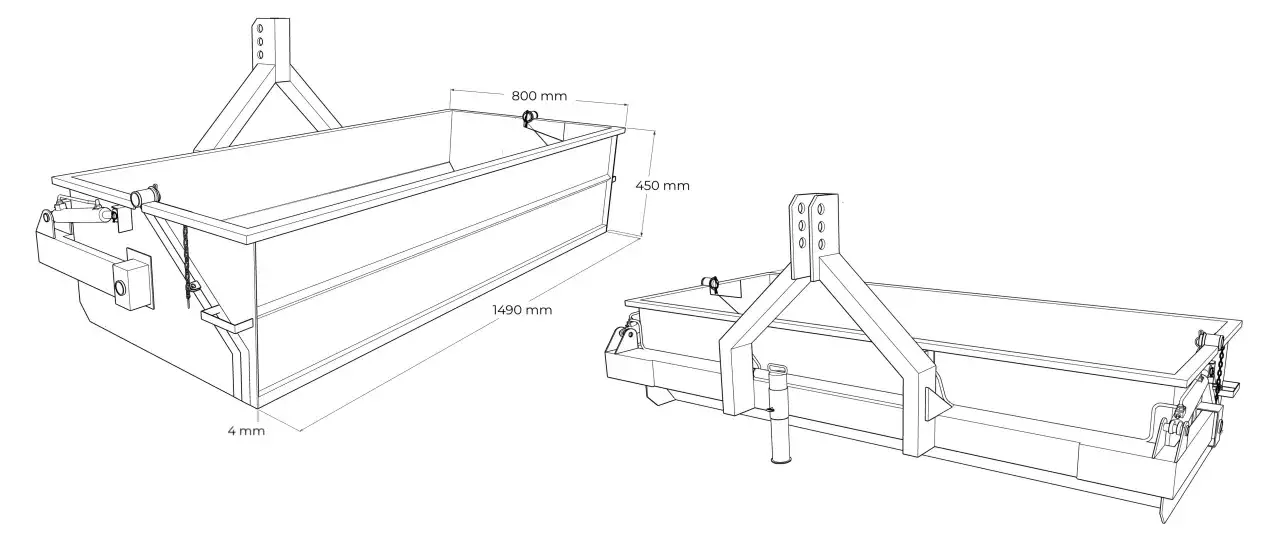

Jakie są standardowe wymiary TUZ kategorii 1
Jeżeli patrzę na trzypunktowy układ zawieszenia kategorii 1, zaczynam od trzech liczb: 19 mm u góry, 22 mm na dole i 683 mm rozstawu dolnych punktów. To właśnie te wartości najczęściej decydują o tym, czy osprzęt podepniesz bez kombinowania z tulejami, czy od razu pojawi się problem z dopasowaniem. W praktyce kategoria 1 jest przeznaczona do mniejszych i średnich ciągników, ale sama nazwa kategorii nie mówi jeszcze wszystkiego o geometrii konkretnej maszyny.
| Element | Typowy wymiar | Co to oznacza w praktyce |
|---|---|---|
| Górny sworzeń | 19 mm | Łącznik górny i górny punkt osprzętu muszą pracować na tej średnicy. |
| Dolne sworznie | 22 mm | To standard dla dolnych ramion i większości maszyn w tej kategorii. |
| Rozstaw dolnych punktów | 683 mm | Jeśli rozstaw jest inny, osprzęt może wymagać tulei, haków albo innego wariantu ramion. |
| Wysokość masztu osprzętu | 460 mm | Ten wymiar wpływa na to, czy górny łącznik ustawi maszynę w prawidłowym kącie. |
| Preferowany krótszy rozstaw w specjalnych maszynach | 400 mm | To wyjątek dla konstrukcji specjalistycznych, nie punkt odniesienia dla zwykłego osprzętu. |
W opisach handlowych dolny punkt bywa podawany jako 22,1 mm, a górny jako 19,2 mm. To nadal ten sam standard, tylko zapisany z większą dokładnością pomiaru, więc nie trzeba się tym różnicom nadmiernie przejmować. Trzeba też uwzględnić tolerancje, bo kilkumilimetrowa odchyłka bywa jeszcze do przyjęcia, ale wybity otwór albo przeróbka poprzedniego właściciela potrafią już zrobić realny problem. To prowadzi do następnego kroku, czyli sprawdzenia całej geometrii na ciągniku i na maszynie.
Jak sprawdzić, czy osprzęt naprawdę pasuje
Najczęstszy błąd widzę wtedy, gdy ktoś patrzy wyłącznie na napis „kat. 1”, a pomija faktyczne punkty mocowania. Ja sprawdzam zestaw w tej kolejności: średnica sworzni, rozstaw dolnych punktów, wysokość górnego mocowania i luz po podniesieniu. Dopiero taka kolejność daje odpowiedź, czy problem rozwiąże prosta tuleja, czy trzeba szukać innego modelu osprzętu.
- Zmierz sworzeń górny i otwór w łączniku. Jeśli masz 19 mm, jesteś w standardzie kat. 1; jeśli otwór jest wybity, pojawi się luz i szybsze zużycie.
- Sprawdź dolne końcówki. Otwór 22 mm i kula około 44 mm to punkt odniesienia dla tej kategorii.
- Zweryfikuj rozstaw dolnych punktów. Jeśli maszyna wymaga 683 mm, a Ty masz wyraźnie mniej albo więcej, dopasowanie będzie wymuszone.
- Oceń zakres podnoszenia. Niektóre ciągniki wyglądają „na kat. 1”, ale w praktyce mają ograniczony skok i osprzęt zaczyna zahaczać o koła lub błotniki.
- Sprawdź, czy pracujesz na klasycznym TUZ-ie czy na szybkozłączu. W szybkozłączu liczy się nie tylko kategoria, ale także geometria haka i punktów chwytu.
- Nie ignoruj osiowania. Jeśli maszyna po podniesieniu stoi krzywo, problemem bywa długość łącznika górnego, a nie sam rozstaw dolnych ramion.
Jeżeli po tym pomiarze dalej brakuje zgodności, tuleja redukcyjna może pomóc tylko częściowo. Ona koryguje średnicę, ale nie naprawia złej wysokości, za krótkiego łącznika ani nie zmienia punktu pracy siłownika. Z tego powodu hydraulika w tej klasie ma znaczenie większe, niż sugeruje sam katalog.

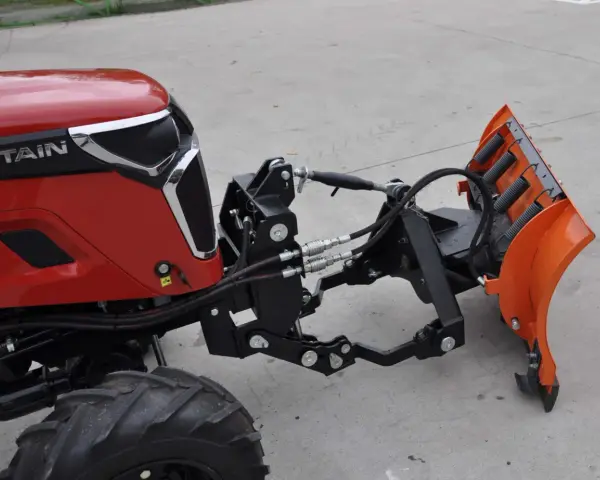

Co zmienia hydraulika w tej klasie TUZ
Hydrauliczny łącznik górny w kategorii 1 nie służy wyłącznie do wygody. W praktyce pozwala ustawiać kąt maszyny w czasie pracy, bez zsiadania z ciągnika i bez ręcznego kręcenia śrubą. Przy pługach daje to lepsze korygowanie pierwszej skiby, przy kosiarkach pomaga utrzymać właściwe pochylenie, a przy mulczerach i rozsiewaczach ułatwia szybką korektę po zmianie warunków w polu.
| Co sprawdzić w łączniku hydraulicznym | Dlaczego to ważne |
|---|---|
| Średnica otworów mocujących 19 mm | Bez tego cylinder nie będzie pasował do kategorii 1 bez przeróbek. |
| Długość złożona i maksymalna | Za krótki zakres nie da regulacji, za długi może ograniczyć prześwit albo uderzać w ciągnik. |
| Skok siłownika | To on decyduje, o ile zmienisz położenie maszyny w pracy. |
| Zawór blokujący | Chroni przed samoczynną zmianą położenia po rozszczelnieniu lub po postoju pod obciążeniem. |
| Rodzaj końcówek i przewodów | Niewłaściwe końcówki potrafią być większym problemem niż sam cylinder. |
W praktyce spotyka się modele o długości roboczej w różnych zakresach, ale nie traktuję tego jako uniwersalnej normy. Dla jednego osprzętu taki łącznik będzie idealny, a dla innego okaże się zbyt mały albo zbyt agresywny. Najważniejsze jest to, żeby łącznik dawał płynną regulację kąta, nie wchodził w kolizję z ramą i pracował w bezpiecznym zakresie ciśnienia układu. Taki dobór od razu pokazuje, że sama kategoria to za mało, jeśli w grę wchodzi szybkozłącze lub praca z wieloma maszynami.
Kiedy szybkozłącze pomaga, a kiedy przeszkadza
Szybkozłącze ma sens wtedy, gdy często przepinasz osprzęt i chcesz skrócić czas obsługi. To rozwiązanie wygrywa przy ładowaczach, kosiarkach, bronach czy niewielkich maszynach, które wracają na ciągnik kilka razy dziennie. Problem zaczyna się wtedy, gdy ktoś zakłada, że każda maszyna w kat. 1 „wejdzie” bez sprawdzania geometrii haka. To nie działa w ten sposób.
Przy szybkozłączu liczą się nie tylko sworznie, ale też dokładna pozycja punktów zaczepu, miejsce na ruch ramion i wolna przestrzeń po podniesieniu. Jeżeli osprzęt ma zbyt nisko położony punkt górny, za mały prześwit albo niestandardowy kształt ramy, hak będzie wymagał adaptera lub w ogóle nie zadziała poprawnie. Wtedy zwykły, klasyczny TUZ bywa po prostu pewniejszy.
- Plus szybkozłącza to oszczędność czasu i powtarzalność podpinania.
- Minus to większa wrażliwość na geometrię osprzętu.
- Adaptery i tuleje pomagają, ale nie powinny maskować błędnego dopasowania całego zestawu.
- W maszynach specjalistycznych liczy się nie tylko kategoria, lecz także wysokość i kąt pracy narzędzia.
Jeśli masz osprzęt z jednego gospodarstwa i ciągniki z innego, szybkozłącze często przyspiesza pracę. Jeśli jednak każda maszyna jest inna, wolę najpierw policzyć wymiary, a dopiero potem kupować hak. To naturalnie prowadzi do najczęstszych błędów, które widuję przy takich zestawach.
Najczęstsze błędy przy doborze i montażu
W praktyce powtarzają się te same pomyłki. Najbardziej kosztowna nie jest wcale różnica jednego sworznia, tylko przekonanie, że „jakoś to się spasuje”. TUZ pracuje pod obciążeniem, więc nawet niewielki luz na starcie szybko zamienia się w wybicie otworów, hałas i gorszą kontrolę nad maszyną.
- Mylenie kategorii z samą średnicą sworznia. Kategoria obejmuje też rozstaw i geometrię mocowań, nie tylko średnicę otworu.
- Używanie tulei tam, gdzie problemem jest rozstaw. Tuleja naprawi średnicę, ale nie ustawi maszyny w osi.
- Ignorowanie ograniczonej wersji kat. 1. W małych ciągnikach skok bywa mniejszy niż sugeruje katalog.
- Zakładanie zbyt krótkiego łącznika górnego. Maszyna traci wtedy prawidłowy kąt roboczy i zaczyna pracować nierówno.
- Brak kontroli po spawaniu lub malowaniu. Nawet kilka milimetrów farby, zadzioru albo przekoszenia robi różnicę przy ciasnym dopasowaniu.
- Pomijanie luzu po podniesieniu. Osprzęt może pasować „na sucho”, ale po pracy zahacza o koła, błotniki albo wałek WOM.
Jeżeli miałbym wskazać jedną zasadę, powiedziałbym tak: nie naprawiaj geometrii samą siłą. Gdy coś wchodzi na wcisk, to zwykle znak, że układ nie jest dobrze dobrany. Zamiast zgadywać, lepiej wykonać prosty pomiar przed zakupem, bo to oszczędza i czas, i pieniądze.
Jak zrobić szybki pomiar przed zakupem
Ja przed zakupem sprawdzam wszystko w pięciu minutach, ale robię to konsekwentnie. Taki pomiar nie wymaga specjalistycznego przyrządu, a daje odpowiedź, czy interesujący Cię osprzęt ma szansę pracować poprawnie. Wystarczy mi miarka, suwmiarka i zapis trzech liczb.
- Zmierz średnicę sworznia górnego i dolnych. Dla kat. 1 powinno to być odpowiednio około 19 mm i 22 mm.
- Sprawdź rozstaw dolnych punktów. Zapisz wartość w milimetrach i porównaj z 683 mm.
- Oceń wysokość punktu górnego względem dolnych. Jeśli osprzęt ma zbyt wysoką lub zbyt niską wieżę, łącznik górny nie ustawi go prawidłowo.
- Przemyśl, czy potrzebujesz hydrauliki. Jeśli często korygujesz kąt narzędzia, zwykły łącznik szybko zacznie być uciążliwy.
- Sprawdź prześwit po podniesieniu. To kluczowe przy szybkiej pracy, transporcie i na wąskich międzyrzędziach.
Jeżeli któryś z tych punktów nie zgadza się z maszyną, nie dokładaj kolejnych przypadkowych elementów na ślepo. Zamiast tego rozstrzygnij, czy potrzebujesz innego osprzętu, tulei, innej długości łącznika, czy może wersji z hydrauliką. To prowadzi mnie do ostatniej rzeczy, którą zawsze sprawdzam po montażu, zanim wyjadę w pole.
Czego pilnuję po montażu, żeby zestaw pracował lekko i bez luzów
Po złożeniu zestawu nie ufam samemu „kliknięciu” sworznia. Sprawdzam, czy maszyna podnosi się równomiernie, czy nic nie ociera w skrajnym położeniu i czy łącznik górny nie ustawia osprzętu pod dziwnym kątem. Jeśli wszystko wygląda poprawnie, dopiero wtedy przejeżdżam krótki odcinek próbny i obserwuję zachowanie narzędzia pod obciążeniem.
Praktycznie patrzę na cztery rzeczy: brak luzu na sworzniach, brak kolizji z oponą, stabilny kąt pracy i swobodę ruchu hydrauliki. Jeśli któryś element zaczyna stukać albo pracować z oporem, problem wraca do geometrii albo do zużycia tulei. Przy TUZ-ie kategorii 1 to ma większe znaczenie, niż wielu użytkowników zakłada, bo mniejszy osprzęt szybciej ujawnia każdy błąd montażu.
Najkrótsza droga do poprawnego zestawu jest prosta: trzymaj się wymiarów 19 mm, 22 mm i 683 mm, a przy hydraulice dobieraj nie tylko kategorię, ale też długość, skok i zabezpieczenie siłownika. Wtedy układ pracuje lekko, a nie „na siłę”, i właśnie to najbardziej odróżnia dobrze dobrany osprzęt od poprawki robionej po fakcie.
