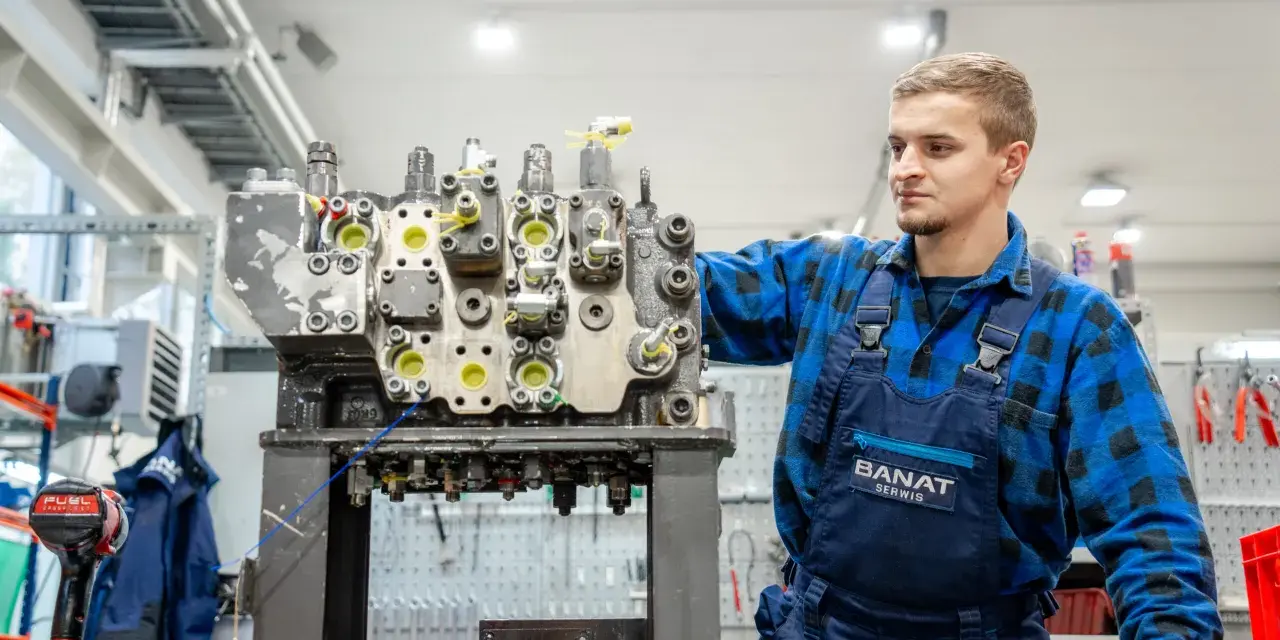

Rozdzielacz hydrauliczny decyduje o tym, czy olej trafi tam, gdzie trzeba, i czy siłownik zareaguje płynnie, bez szarpania oraz zbędnego grzania układu. W tym tekście pokazuję budowę rozdzielacza hydraulicznego, sposób pracy suwaka, typowe odmiany spotykane w maszynach rolniczych oraz to, jak z samej konstrukcji wyczytać źródło awarii. To praktyczna wiedza przydatna zarówno przy diagnozie usterki, jak i przy wyborze nowego elementu do ciągnika, ładowacza albo innej maszyny.
Najważniejsze rzeczy, które warto wiedzieć przed diagnozą
- Rozdzielacz nie tylko otwiera przepływ, ale też decyduje o kierunku ruchu, prędkości i zachowaniu układu w pozycji neutralnej.
- W środku kluczowe są korpus, suwak, sprężyny centrujące, porty robocze oraz element sterujący.
- W maszynach rolniczych najczęściej spotyka się konstrukcje monoblokowe, sekcyjne i kompaktowe zawory suwakowe.
- Różnica między układem open center i closed center ma realny wpływ na grzanie oleju i współpracę z pompą.
- Typowe objawy zużycia to szarpanie siłownika, spadek siły, opóźniona reakcja i wewnętrzne przecieki.
- Przy doborze liczą się przede wszystkim przepływ, ciśnienie, liczba sekcji, sposób sterowania i czystość oleju.
Z czego składa się rozdzielacz i po co są jego elementy
Patrzę na ten temat bardzo praktycznie: to nie jest zwykły zawór, tylko precyzyjny układ sterujący drogą oleju. W dokumentacji kompaktowych elementów Bosch Rexroth widać to jasno - podstawą są korpus, suwak, bloki sterujące i sprężyny powrotne, a cała reszta ma tylko doprowadzić olej do odpowiedniego kanału we właściwym momencie.
W maszynach rolniczych konstrukcja bywa prostsza albo bardziej rozbudowana, ale schemat myślenia pozostaje ten sam. Jeśli któryś element zaczyna pracować źle, od razu odbija się to na reakcji siłownika, temperaturze oleju albo szczelności całego układu.
| Element | Rola w układzie | Co zwykle psuje pracę |
|---|---|---|
| Korpus | Tworzy kanały przepływu i gniazda dla suwaka oraz portów P, T, A i B. | Pęknięcia, korozja, zarysowania kanałów, nieszczelne połączenia sekcji. |
| Suwak | Otwiera, przymyka lub zamyka drogi oleju, zmieniając kierunek ruchu odbiornika. | Przytarcie, zużycie, opiłki w kanale, brak płynnego przesuwu. |
| Sprężyny centrujące | Wracają suwak do położenia neutralnego albo utrzymują pozycję po zwolnieniu sterowania. | Osłabienie, pęknięcie, błędne centrowanie, niestabilny powrót dźwigni. |
| Element sterujący | Może to być dźwignia, cewka elektromagnetyczna, pilot hydrauliczny albo pneumatyczny. | Uszkodzona cewka, za małe napięcie, nieszczelny pilot, zbyt duży luz mechaniczny. |
| Uszczelnienia | Ograniczają przecieki wewnętrzne i zewnętrzne, stabilizują ciśnienie. | Starzenie, twardnienie, uszkodzenie podczas montażu, przegrzewanie oleju. |
| Dodatkowe zawory | Mogą odpowiadać za przelew, blokadę obciążenia, ochronę przed kawitacją lub odciążenie sekcji. | Zawieszanie się, zbyt wysokie ciśnienie na powrocie, brak ochrony odbiornika. |
Jeżeli rozumiem, co robi każda część, dużo szybciej odróżniam usterkę samego zaworu od problemu w pompie, przewodach albo siłowniku. To dobry moment, żeby zobaczyć, jak olej faktycznie zmienia drogę po przesunięciu suwaka.
Jak olej zmienia drogę po przesunięciu suwaka
Mechanika działania jest prosta, ale tylko z pozoru. Suwak w położeniu neutralnym zasłania albo łączy odpowiednie kanały, a po przesunięciu zmienia połączenia między zasilaniem, powrotem i portami roboczymi. W praktyce oznacza to, że olej trafia na jedną stronę siłownika, a z drugiej wraca do zbiornika.
W położeniu roboczym jedna strona odbiornika dostaje zasilanie z P, a druga oddaje olej do T. Gdy zmieniasz kierunek pracy, układ przełącza się odwrotnie. Jeśli zawór ma sprężyny centrowania, po zwolnieniu dźwigni lub sygnału elektrycznego wraca do neutralu. Jeśli ma zatrzask, może pozostać w wybranej pozycji, co bywa przydatne przy niektórych funkcjach roboczych.
- Neutral - układ czeka na sygnał, a zachowanie oleju zależy od typu centrum zaworu.
- Pozycja a - przepływ kierowany jest zwykle z P do A, a z B do T.
- Pozycja b - przepływ odwraca się: z P do B, a z A do T.
- Pozycja pływająca - porty robocze są odciążone, więc odbiornik może swobodniej podążać za obciążeniem.
W zaworach proporcjonalnych suwak nie przełącza się skokowo między skrajnościami, tylko ustawia pośrednio. To ważne, bo właśnie dzięki temu można płynnie regulować prędkość ruchu, a nie tylko uruchamiać ją i zatrzymywać. Z tego prostego mechanizmu wynikają różne konstrukcje spotykane w praktyce, więc przejdźmy teraz do ich porównania.
Jakie odmiany spotyka się w maszynach rolniczych
W gospodarstwie nie ma jednego idealnego rozwiązania. Inny rozdzielacz sprawdzi się w prostym ładowaczu czołowym, inny w ciągniku z wieloma odbiornikami, a jeszcze inny w maszynie z elektroniką i precyzyjnym dozowaniem przepływu. Dlatego patrzę na typ zaworu nie tylko przez pryzmat konstrukcji, ale też tego, jak pracuje w realnym obciążeniu.
| Typ | Co go wyróżnia | Mocne strony | Ograniczenia | Gdzie spotykam go najczęściej |
|---|---|---|---|---|
| Monoblokowy | Jeden korpus z wewnętrznymi kanałami i kilkoma sekcjami roboczymi. | Prosty, tańszy, odporny na codzienną eksploatację. | Trudniej go rozbudować i mniej elastycznie zmienia się konfigurację. | Prostsze układy w ładowaczach, przyczepach i maszynach pomocniczych. |
| Sekcyjny | Składa się z modułów, które można dodawać lub wymieniać. | Łatwy do rozbudowy, wygodny przy wielu funkcjach, lepszy serwisowo. | Zwykle droższy i bardziej wrażliwy na poprawny montaż całego stosu. | Ciągniki, ładowacze, maszyny z kilkoma obwodami roboczymi. |
| Kompaktowy cartridge w bloku | Funkcje zaworowe są zamknięte w zintegrowanym bloku lub manifoldu. | Bardzo zwarty, dobrze nadaje się do układów o ograniczonej przestrzeni. | Serwis wymaga większej precyzji, a diagnostyka nie jest tak „czytelna” jak przy monobloku. | Nowoczesne bloki sterujące, układy pomocnicze, osprzęt specjalny. |
| Proporcjonalny / elektrohydrauliczny | Reakcja zależy od sygnału elektrycznego, a suwak ustawia się płynnie. | Duża precyzja, lepszy komfort, możliwość sterowania prędkością i przyspieszeniem. | Większa złożoność, potrzeba sprawnej instalacji elektrycznej i elektroniki sterującej. | Nowocześniejsze ładowacze, opryskiwacze, kombajny i układy precyzyjne. |
Parker w serii V10 pokazuje praktyczne podejście do tematu: sekcyjny rozdzielacz może pracować w układach open center, closed center i power-beyond, a całość da się budować z wielu sekcji roboczych. Dla użytkownika to ważne, bo różnica nie leży tylko w nazwie zaworu, ale w tym, jak współpracuje on z pompą i resztą hydrauliki. Kiedy to już widać, naturalnie pojawia się pytanie o porty i o to, co dzieje się w centrum zaworu.
Co oznaczają P, T, A i B oraz dlaczego centrum zaworu ma znaczenie
Najprościej mówiąc: P to zasilanie, T to powrót do zbiornika, a A i B to porty robocze. To właśnie nimi rozdzielacz kieruje olej do siłownika lub silnika hydraulicznego. W praktyce nie wystarczy jednak sama liczba portów, bo o zachowaniu układu decyduje jeszcze centrum zaworu, czyli to, co dzieje się w pozycji neutralnej.
| Centrum zaworu | Jak zachowuje się olej | Co to daje w praktyce |
|---|---|---|
| Open center | Przepływ z P może wracać do T w pozycji neutralnej. | Dobre dla prostszych układów i pomp o stałej wydajności, zwykle mniej grzeje olej w spoczynku. |
| Closed center | Neutral blokuje przepływ, a pompa pracuje inaczej niż w open center. | Pasuje do układów z pompą zmiennej wydajności lub z bardziej zaawansowanym sterowaniem. |
| Tandem center | Pompa jest odciążona do T, a porty robocze są zamknięte. | To kompromis między prostotą a mniejszym grzaniem oleju w spoczynku. |
| Float | A i B są połączone z powrotem, więc odbiornik może swobodnie „płynąć”. | Przydaje się tam, gdzie element roboczy ma kopiować teren albo podążać za obciążeniem. |
W układach load-sensing centrum zaworu nie jest jedyną rzeczą, którą trzeba rozumieć, ale ma ogromne znaczenie dla współpracy z pompą. Pompa dostarcza wtedy tyle oleju, ile rzeczywiście potrzebuje odbiornik, a nie tyle, ile akurat „da się przepchnąć” przez układ. Dzięki temu hydraulika pracuje spokojniej, chłodniej i bardziej przewidywalnie.
W praktyce open center sprawdza się w prostszych maszynach i starszych układach, a closed center częściej idzie w parze z nowocześniejszym sterowaniem i większą liczbą funkcji. Jeśli jednak centrum zaworu jest niezgodne z pompą albo z obwodem power-beyond, to nawet bardzo dobry rozdzielacz zacznie robić problemy. To prowadzi nas prosto do typowych awarii i objawów zużycia.
Jak zużycie i brudny olej psują pracę rozdzielacza
Najgorsze usterki zaczynają się zwykle od drobiazgów: opiłka, utwardzonego uszczelnienia, źle odpowietrzonego układu albo zbyt wysokiego ciśnienia na powrocie. Z zewnątrz wygląda to jak „słaba hydraulika”, ale źródło problemu często siedzi w samym zaworze albo w jakości oleju.
| Objaw | Prawdopodobna przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Siłownik drga albo szarpie | Przycierający suwak, powietrze w układzie, zanieczyszczenie, zbyt duże wahania przepływu. | Filtrację, odpowietrzenie, stan oleju i równomierność pracy sekcji. |
| Olej szybko się grzeje | Zbyt duże dławienie, niewłaściwe centrum zaworu, duże przecieki wewnętrzne. | Układ neutralny, ciśnienie na powrocie i dopasowanie rozdzielacza do pompy. |
| Jedna sekcja działa wyraźnie gorzej od innych | Zużycie suwaka, uszkodzony element sterujący, problem z cewką albo pilotem. | Zamianę sygnałów, pomiar zasilania i porównanie reakcji między sekcjami. |
| Siłownik opada po zatrzymaniu | Wewnętrzny przeciek, nieszczelny zawór zwrotny lub element blokujący obciążenie. | Szczelność sekcji, zachowanie na odciętym obwodzie i stan gniazd zaworowych. |
| Dźwignia chodzi ciężko lub nie wraca | Korozja, zabrudzenie, uszkodzona sprężyna, deformacja mechanizmu. | Mechanikę sterowania i stan elementów prowadzących suwak. |
W jednej z kompaktowych sekcji Bosch Rexroth dopuszczalna czystość oleju jest podana na poziomie ISO 4406 19/17/14, co dobrze pokazuje, jak mało tolerancji mają takie elementy na brud i opiłki. Ja z tego wyciągam prosty wniosek: jeśli filtracja i czystość oleju są zaniedbane, nawet nowy zawór szybko zacznie pracować gorzej niż powinien. Z takim obrazem łatwiej już podejść do doboru albo wymiany sekcji.
Jak dobrać albo wymienić zawór bez kosztownej pomyłki
Przy doborze nie zaczynam od wyglądu korpusu ani od liczby dźwigni. Zaczynam od parametrów pracy, bo to one decydują, czy rozdzielacz będzie działał poprawnie, czy tylko „jakoś” zmieści się w układzie. Najczęstszy błąd to dobór elementu po średnicy gwintu, a nie po rzeczywistym przepływie i centrum zaworu.
- Sprawdź przepływ i ciśnienie robocze - zawór musi pasować do realnego obciążenia, a nie tylko do katalogowego opisu.
- Ustal liczbę sekcji - jeśli masz przyszłą rozbudowę osprzętu, sekcyjny układ zwykle daje większy margines.
- Dobierz sposób sterowania - manualny, elektromagnetyczny, pilot hydrauliczny albo proporcjonalny.
- Zweryfikuj centrum zaworu - open center, closed center, tandem czy float muszą pasować do pompy i do funkcji maszyny.
- Sprawdź porty i montaż - w praktyce liczą się gwinty, rozstaw, płyta montażowa i zgodność z kanałem power-beyond.
- Nie lekceważ filtracji - brudny olej skraca życie suwaka szybciej niż większość użytkowników zakłada.
Dla orientacji katalogi producentów pokazują dziś kompaktowe elementy o parametrach około 45 l/min i 310 bar, a także większe sekcyjne zawory mobilne pracujące do 56,7 l/min przy 241 bar systemowo i 345 bar na portach roboczych. To nie jest sygnał, żeby kupować „byle w tych granicach”, tylko przypomnienie, że sama nazwa rozdzielacza nic jeszcze nie mówi o jego realnym zastosowaniu. W rolnictwie szczególnie ważny jest też układ power-beyond, jeśli chcesz przekazać zasilanie dalej bez dławiącego powrotu.
Na tym etapie widać już dobrze, że właściwy wybór to nie sztuka kupienia najmocniejszego elementu, ale dopasowania go do całego obwodu. Z tego wynika ostatnia rzecz, na którą zwracam uwagę najczęściej.
Co naprawdę decyduje o spokojnej pracy rozdzielacza w sezonie
Jeżeli miałbym wskazać cztery rzeczy, które robią największą różnicę w codziennej pracy, to byłyby to: czystość oleju, zgodność centrum zaworu z pompą, poprawne sterowanie oraz szczelność całego układu. To właśnie te elementy najczęściej przesądzają, czy hydraulika pracuje miękko i przewidywalnie, czy zaczyna grzać, szarpać i tracić siłę w najmniej odpowiednim momencie.
- Nie ignoruję pierwszych objawów, bo małe zacięcie suwaka z czasem zamienia się w kosztowny przestój.
- Nie mylę problemu rozdzielacza z problemem pompy, jeśli objawy pojawiają się tylko w jednej sekcji.
- Przy wymianie zawsze sprawdzam, czy nowy element pasuje do logiki pracy całej maszyny, a nie tylko do jednej funkcji.
- Jeśli układ ma pracować intensywnie, filtracja i odpowietrzenie są tak samo ważne jak sam dobór zaworu.
Dobrze dobrany rozdzielacz nie musi być największy ani najbardziej rozbudowany. Ma po prostu pasować do przepływu, ciśnienia, sposobu sterowania i rodzaju pracy maszyny. W praktyce właśnie to decyduje o tym, czy hydraulika będzie działała lekko przez wiele sezonów, czy po kilku tygodniach zacznie dawać sygnały, że coś w układzie nie zostało dopasowane tak, jak trzeba.
