Przedni TUZ jest jednym z tych elementów ciągnika, które z pozoru wyglądają prosto, a w praktyce decydują o komforcie, bezpieczeństwie i tym, czy osprzęt będzie pracował tak, jak powinien. W tym tekście pokazuję, jak czytać jego wymiary, jak rozumieć kompatybilność z osprzętem oraz dlaczego hydraulika jest tu równie ważna jak sama rama. To przyda się przy doborze balastu, pługa śnieżnego, zamiatarki czy narzędzi uprawowych montowanych z przodu ciągnika.
Najważniejsze rzeczy, które trzeba sprawdzić przed zakupem
- Wymiary przedniego TUZ-a to nie jedna liczba, tylko zestaw kilku kluczowych parametrów geometrycznych.
- Norma DIN ISO 8759-2 porządkuje m.in. rozstaw, średnice sworzni i odległość od przedniego WOM.
- W praktyce najczęściej spotyka się rozwiązania kategorii I i II, od lekkich układów po konstrukcje liczone w kilku tonach.
- Hydraulika musi pasować do masy osprzętu, wydatku oleju i sposobu pracy, zwłaszcza przy narzędziach kopiujących teren.
- Przed zakupem warto sprawdzić nie tylko udźwig, ale też rozstaw punktów, długość wałka, pozycję pływającą i nacisk na przednią oś.

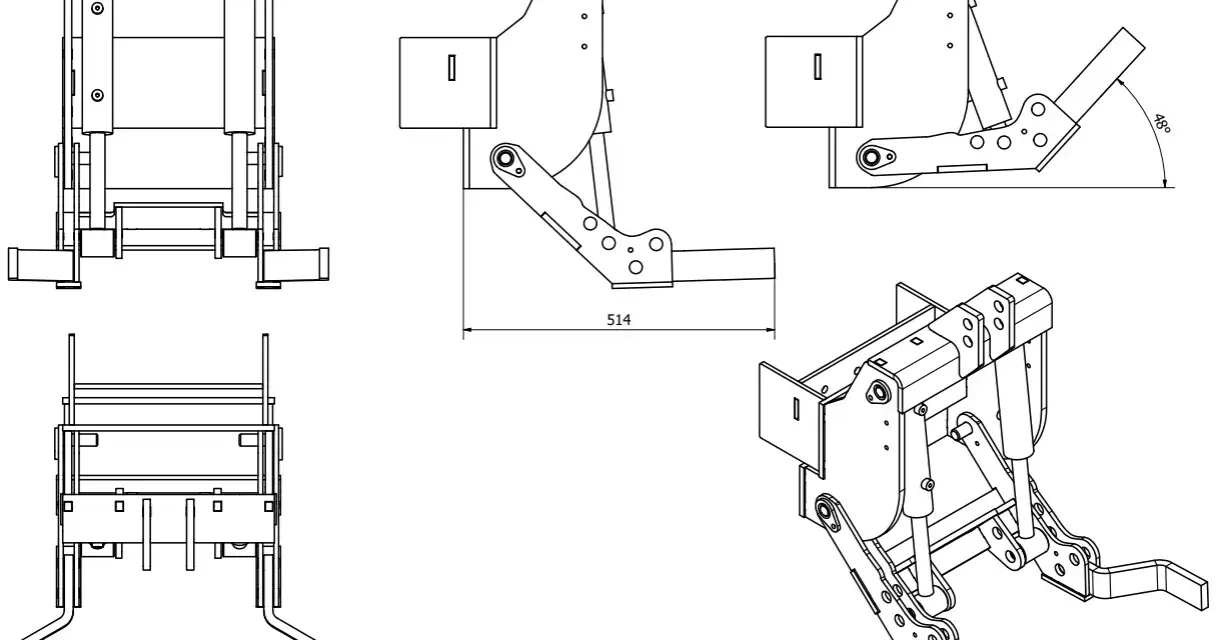

Jak rozumieć wymiary przedniego TUZ-a
Jeśli mam odpowiedzieć krótko, to nie ma jednego wymiaru, który rozwiązuje cały temat. O dopasowaniu decyduje geometria: rozstaw punktów zaczepu, średnice sworzni, wysokość masztu, odległość od przedniego WOM oraz zakres pracy ramion. Gdy jeden z tych elementów się nie zgadza, pojawiają się luzy, kolizje z osprzętem albo zwyczajnie gorsza praca narzędzia.
Ja zawsze zaczynam od pytania, co ma wisieć z przodu ciągnika i w jakiej pozycji ta maszyna ma pracować. Balast wymaga innego podejścia niż pług śnieżny czy kosiarka. Przy osprzęcie prowadzonym po ziemi ważna staje się pozycja pływająca, a przy ciężkim zestawie większe znaczenie ma sztywność i zapas udźwigu. To dlatego dwa frontowe TUZ-y opisane podobnie w katalogu mogą zachowywać się zupełnie inaczej w polu.
Najczęstszy błąd? Patrzenie wyłącznie na nośność. Taki skrót myślowy zwykle kończy się zakupem zestawu, który mechanicznie pasuje tylko częściowo, a hydraulicznie działa za wolno albo za nerwowo. Dlatego zanim przejdziemy do liczb, warto uporządkować samą normę i zobaczyć, które wymiary rzeczywiście są krytyczne.

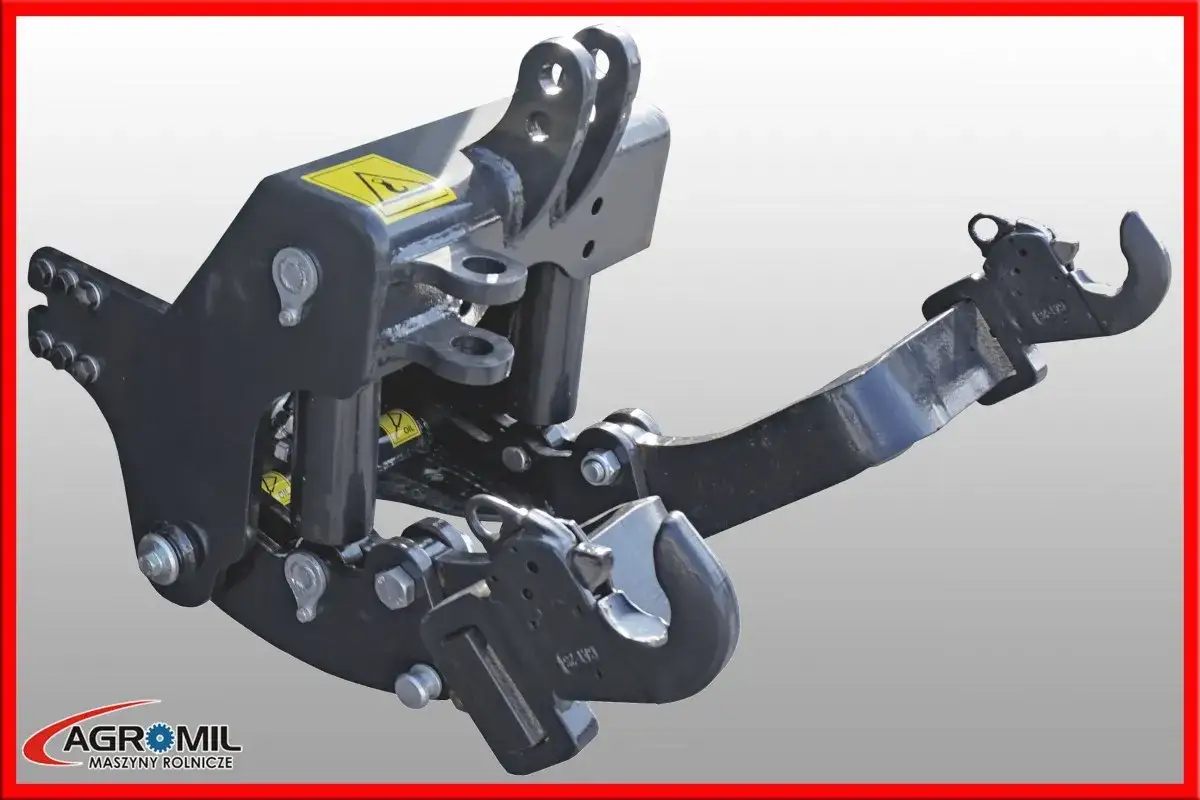

Najważniejsze wymiary według normy DIN ISO 8759-2
Przedni trzypunktowy układ zawieszenia opisuje norma DIN ISO 8759-2. To ona porządkuje podstawowe odległości i wymiary, dzięki którym osprzęt można sprzęgać z przodem ciągnika bez zgadywania i bez dorabiania wszystkiego na oko.
| Parametr | Wartość normatywna | Znaczenie w praktyce |
|---|---|---|
| Odległość T od końca przedniego WOM do środka dolnych punktów | 550-675 mm | Chroni WOM przed kolizją i daje miejsce na pracę osprzętu. |
| Średnica górnego sworznia | ok. 25,4 mm | To podstawowy punkt odniesienia przy doborze osprzętu i tulei. |
| Średnica dolnego sworznia | ok. 28 mm | Najczęściej decyduje o zgodności z ramionami i hakami chwytającymi. |
| Rozstaw dolnych punktów N | 825 mm ± 1,5 mm | Najważniejszy rozstaw przy dopasowaniu osprzętu. |
| Boczna odległość P | 435 mm | Określa geometrię względem osi ciągnika. |
| Wariant krótszego rozstawu | N = 683 mm, P = 364 mm | Stosowany w specjalistycznych zastosowaniach, gdy standardowy układ byłby zbyt szeroki. |
| Wysokość masztu M | 510-660 mm | Wpływa na zakres podnoszenia i pozycję osprzętu po zawieszeniu. |
| Wysokość dolnych punktów nad podłożem | maks. 200 mm | Pomaga zachować prawidłową geometrię pracy przy opuszczeniu. |
| Zakres poziomowania | min. 100 mm | Ułatwia ustawienie narzędzia równolegle do gruntu. |
| Wysokość transportowa | min. 890 mm | Ważna w transporcie i przy przejazdach po drodze. |
| Minimalny prześwit dolnych punktów | min. 100 mm | Chroni przed ocieraniem o podłoże i poprawia bezpieczeństwo pracy. |
W specjalistycznych zastosowaniach norma dopuszcza pewne odstępstwa, ale wtedy trzeba patrzeć na cały układ, a nie tylko na jeden wymiar. W praktyce najważniejsze jest to, by osprzęt nie kolidował z maską, wałkiem i kołami, a sam TUZ miał dość przestrzeni do podnoszenia i opuszczania bez naprężeń.
Jeśli ktoś oczekuje prostej zasady, to brzmiałaby ona tak: im mniej improwizacji przy geometrii, tym mniej problemów w sezonie. A skoro geometria jest już uporządkowana, pora przejść do tego, jak te liczby przekładają się na realne kategorie i osprzęt spotykany w gospodarstwach.
Jakie kategorie i rozstawy spotyka się w praktyce
W ofertach producentów frontowe podnośniki najczęściej pojawiają się jako rozwiązania do kategorii I i II. To nie jest tylko etykieta z katalogu. W praktyce oznacza ona inną szerokość ramion, inne sworznie i zupełnie inny poziom obciążenia. Na rynku spotyka się lekkie konstrukcje około 300-800 kg, zestawy 1,0-2,0 t oraz mocniejsze wersje sięgające 2,8-3,0 t, a w dużych ciągnikach nawet więcej.
| Wariant spotykany w ofertach | Typowy udźwig | Rozstaw / geometria | Gdzie ma sens |
|---|---|---|---|
| Kat. I mała | 300-500 kg | rozstaw ok. 690/400 mm | Lekkie ciągniki, kompaktowy osprzęt, proste prace pomocnicze. |
| Kat. I duża | 500-800 kg | rozstaw ok. 690 mm | Małe ciągniki rolnicze, osprzęt sezonowy, lekki balast. |
| Kat. II | 1000-3000 kg | rozstaw 830 mm lub 825 mm | Większość zastosowań rolniczych, cięższe narzędzia, większe ciągniki. |
| Kat. II wzmocniona | 2800-5300 kg | rozstaw 825 mm | Duże maszyny, ciężki osprzęt, praca z zapasem wytrzymałości. |
Tu przydaje się zdrowy rozsądek. Wyższa kategoria nie zawsze jest lepsza. Jeśli ciągnik pracuje z lekką zamiatarką albo pługiem do odśnieżania, przewymiarowany układ może tylko dodać masy i pogorszyć widoczność. Z kolei przy ciężkim balastowaniu albo pracy z narzędziem uprawowym z przodu zbyt lekki TUZ szybko zacznie pracować na granicy luzów i obciążeń.
Warto też pamiętać, że producenci stosują różne określenia typu kat. I mała, kat. I duża, kat. I/II albo kat. II. Dla użytkownika najważniejsze nie jest samo oznaczenie, tylko to, czy rozstaw, średnice i dopuszczalne obciążenie zgadzają się z maszyną, którą chce zawiesić. Ten sam ciągnik może mieć kilka sensownych konfiguracji, ale tylko jedna będzie naprawdę wygodna w pracy. I właśnie tutaj wchodzi hydraulika, bo bez niej nawet dobrze dobrany mechanicznie układ zaczyna tracić sens.
Hydraulika, która decyduje o płynności pracy
W przednim TUZ-ie hydraulika nie jest dodatkiem, tylko sercem całego układu. Najczęściej pracuje on na dwóch siłownikach dwustronnego działania, co daje kontrolę zarówno przy podnoszeniu, jak i przy opuszczaniu. To ważne zwłaszcza wtedy, gdy narzędzie ma kopiować teren albo wymaga precyzyjnej regulacji wysokości.
W specyfikacjach spotyka się układy projektowane pod ciśnienie rzędu 160-240 bar oraz przepływ oleju około 20-100 l/min, zależnie od ciągnika i osprzętu. Taki zakres dobrze pokazuje, że sam TUZ może być ten sam, ale tempo reakcji hydrauliki już nie. Przy zbyt małym przepływie podnoszenie robi się ospałe, a przy źle dobranym zaworze lub zbyt małych przewodach układ potrafi szarpać i grzać olej.
Przy osprzęcie pracującym blisko gruntu zwracam też uwagę na pozycję pływającą ramion. To ona pozwala narzędziu kopiować teren, zamiast wciskać je w ziemię albo szarpać całym ciągnikiem. Dobrze dobrany układ ma też opcję amortyzacji drgań, a przy bardziej rozbudowanych wersjach dochodzą dodatkowe linie hydrauliczne, zawór odcinający i szybkozłącza, które skracają czas przepinania maszyn.
Sterowanie z kabiny joystickiem albo zewnętrznym przyciskiem jest dziś w praktyce standardem, ale samo sterowanie nic nie da, jeśli wydajność pompy i przewody nie są dobrane do masy osprzętu. Właśnie dlatego w hydraulice najważniejsze jest nie to, czy ciągnik „jakoś podnosi”, tylko czy robi to płynnie, bez przegrzewania oleju i bez męczenia operatora. Następny krok to szybka kontrola dopasowania przed zakupem.
Jak sprawdzić dopasowanie przed zakupem
Przed zakupem nie zaczynam od ceny. Zaczynam od pięciu prostych pytań: jaki jest rozstaw punktów zaczepu, jaka średnica sworzni wchodzi w osprzęt, czy zgadza się odległość od WOM, czy hydraulika ma wystarczający wydatek i czy ciągnik zachowa bezpieczne obciążenie przedniej osi. Dopiero po tej weryfikacji ma sens rozmawiać o konkretnym modelu.
- Sprawdź kategorię i rozstaw dolnych punktów, a nie tylko nazwę produktu.
- Porównaj średnice sworzni oraz tulei, żeby uniknąć luzów i naprężeń.
- Zmierz odległość od przedniego WOM, jeśli planujesz pracę z wałkiem.
- Oceń masę osprzętu razem z balastem i tym, co już wisi z tyłu ciągnika.
- Zweryfikuj wydajność hydrauliki, liczbę wyjść i możliwość pracy w pozycji pływającej.
- Sprawdź nacisk na oś przednią oraz zachowanie ciągnika podczas skrętu i hamowania.
Jeśli mam podpowiedzieć jedną rzecz, którą rolnicy zbyt często pomijają, to będzie nią zapas w geometrii i hydraulice. Dobrze jest dopasować TUZ nie tylko do maszyny, ale też do najcięższego scenariusza, w którym będzie używany: mokra gleba, nierówny teren, transport po drodze, szybkie opuszczanie na uwrociu. Wtedy dopiero widać, czy zestaw jest naprawdę praktyczny.
Po tej weryfikacji zostaje już tylko pytanie, jak zbudować układ, który nie będzie wymagał ciągłych poprawek. I to jest moment, w którym liczy się nie tylko montaż, ale też codzienna eksploatacja.
Trzy detale, które od razu zdradzają dobry wybór
- Nie kupuję układu „na styk” - zostawiam zapas na mokry teren, transport i pracę z pełnym wysunięciem ramion.
- Nie ignoruję pozycji pływającej, jeśli osprzęt ma pracować przy ziemi, bo bez niej narzędzie zaczyna walczyć z terenem zamiast po nim płynąć.
- Nie oszczędzam na tulejach, przewodach i szybkozłączach, bo to one najszybciej pokazują jakość montażu i najszybciej się zużywają.
Na końcu to właśnie te detale decydują, czy przedni TUZ będzie codziennym ułatwieniem, czy kolejnym elementem wymagającym poprawek. Jeśli geometrię, hydraulikę i udźwig zestroi się razem, układ staje się naprawdę użyteczny: przyspiesza pracę, poprawia balans ciągnika i pozwala lepiej wykorzystać osprzęt bez niepotrzebnych kompromisów.
