Ten tekst wyjaśnia, czym jest kula ramienia podnośnika, jak działa w układzie hydraulicznym ciągnika i na co zwrócić uwagę przy doborze, zużyciu oraz wymianie. Skupiam się na praktyce: kategorii TUZ, typowych błędach montażowych, różnicach między wersją zwykłą, hartowaną i z kołnierzem oraz na tym, kiedy oszczędność kończy się szybkim powrotem do serwisu.
Najważniejsze rzeczy do sprawdzenia przed zakupem i wymianą
- Dobierz element do kategorii TUZ, a nie tylko do „wrażenia”, że pasuje po średnicy.
- Sprawdź średnicę sworznia, szerokość kuli i sposób współpracy z hakiem lub łącznikiem.
- Jeśli pojawiają się luzy, stuki albo owalizacja otworu, wymiana zwykle ma większy sens niż doraźna regulacja.
- Do intensywnej pracy lepiej sprawdza się wersja hartowana, a przy szybkim sprzęganiu przydaje się kołnierz naprowadzający.
- Najtańsza część nie zawsze jest najtańsza w eksploatacji, zwłaszcza przy ciężkich maszynach i pracy transportowej.

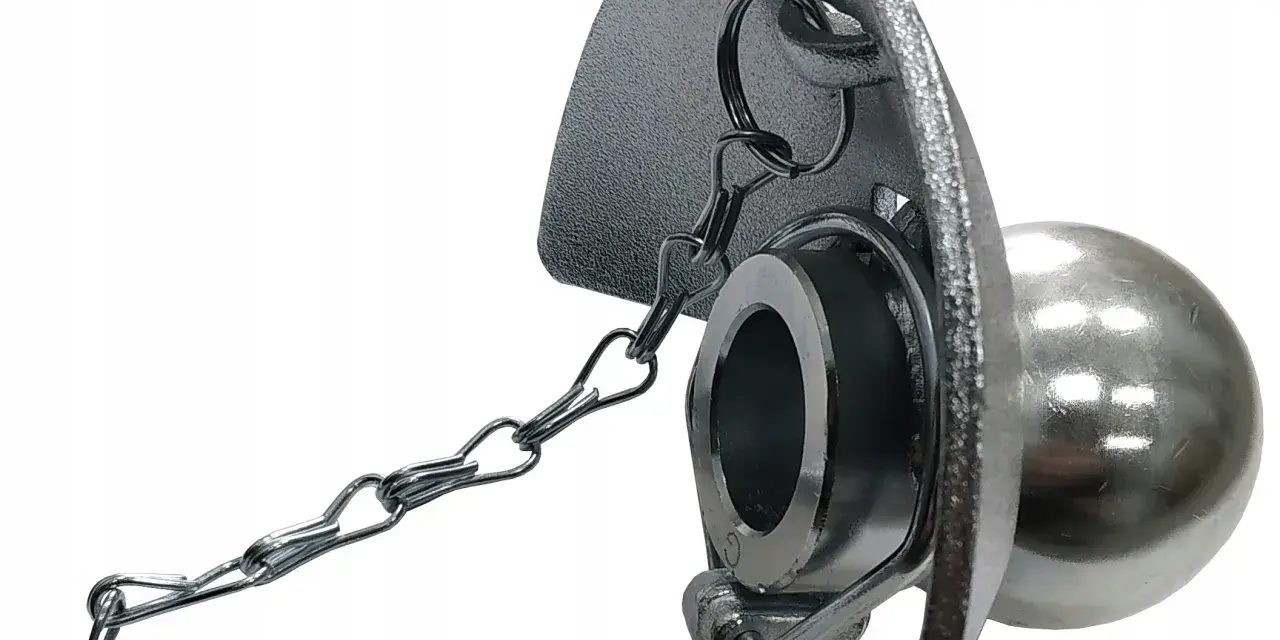

Czym jest ta część i za co odpowiada w podnośniku
W prostych słowach to element łączący ramiona dolne TUZ z maszyną albo z jej sworzniem zaczepowym. Sama hydraulika podnosi ramiona, ale to właśnie kula przenosi część sił roboczych, bocznych i udarowych, dlatego jej stan wpływa nie tylko na komfort, lecz także na bezpieczeństwo całego zestawu. Gdy ten punkt ma luz, ciągnik nadal może podnosić maszynę, ale zaczyna się bicie, szarpanie i szybsze zużycie pozostałych części.
Z mojego punktu widzenia to jeden z tych elementów, które długo pozostają niezauważone, dopóki nie zaczną hałasować. A wtedy problem zwykle nie dotyczy już samej kuli, tylko także otworu w ramieniu, sworznia albo zaczepu maszyny. Dlatego ten drobny detal traktuję jak element nośny, a nie zwykłą wkładkę do ramienia. To prowadzi do najważniejszego pytania: jak dobrać właściwy wariant do konkretnego TUZ.
Jak dobrać kulę ramienia podnośnika do kategorii TUZ i typu mocowania
Dobór zaczynam od trzech rzeczy: kategorii TUZ, średnicy sworznia oraz sposobu zaczepiania maszyny. W praktyce najczęściej spotyka się kategorie 2, 3 oraz wersje przejściowe 2/3 i 3/2. Różnią się nie tylko wymiarami, ale też nośnością i tym, jak zachowują się przy pracy z cięższym osprzętem.
| Wariant | Do czego pasuje | Na co uważać |
|---|---|---|
| Kategoria 2 | Średnie ciągniki i lżejsze narzędzia | Nie wymuszaj montażu w większym sprzęcie, jeśli otwór i sworzeń nie zgadzają się bez luzu |
| Kategoria 3/2 | Rozwiązanie przejściowe między klasami | Przyspiesza sprzęganie, ale trzeba sprawdzić zgodność z hakiem i kołnierzem |
| Kategoria 3 | Cięższe ciągniki i masywniejszy osprzęt | Nie zastępuj jej mniejszym elementem „na chwilę”, bo szybciej pojawią się luzy |
| Wersja z kołnierzem | Maszyny z szybkosprzęgiem i hakiem naprowadzającym | Liczy się zgodność profilu, nie sam rozmiar |
W ofertach sklepów rolniczych spotyka się najczęściej elementy w kilku powtarzalnych wymiarach, na przykład około 56x28 mm, 64x28 mm albo 64x37 mm, a w przejściowych rozwiązaniach także zestawy 2/3 i 3/2. Nie kupuję jednak po samym opisie katalogowym, bo dwie części o podobnym oznaczeniu mogą różnić się detalem, który zdecyduje o luzie albo blokowaniu haka. Najpewniejsza metoda to pomiar starego elementu, sprawdzenie kategorii TUZ i porównanie tego z typem mocowania w maszynie. Skoro wiadomo już, jak dobrać właściwy model, trzeba jeszcze umieć ocenić, kiedy stary element nadaje się już tylko do wymiany.
Po czym poznać, że element jest zużyty i zaczyna szkodzić całemu zestawowi
Zużycie nie pojawia się nagle. Najpierw zwykle widać delikatny luz, trudniejsze podpinanie albo pojedyncze stuki przy pracy na nierównościach. Potem otwór robi się owalny, sworzeń zaczyna „pracować” pod złym kątem, a maszyna potrafi lekko bić na boki podczas podnoszenia. Przy podnośniku hydraulicznym to ważne, bo siłownik może działać poprawnie, a mimo to zestaw będzie prowadził się źle.
- Widoczny luz między kulą a sworzniem.
- Owalizacja otworu w ramieniu lub samym elemencie.
- Ślady wybicia, spłaszczenia albo pęknięć przy krawędzi.
- Trudniejsze wpinanie i wypinanie maszyny.
- Szybsze „łapanie” hałasu przy większym obciążeniu.
Jeśli objawy są już wyraźne, samo dokręcenie czy regulacja zazwyczaj nie wystarczy. Taki luz nie tylko pogarsza prowadzenie maszyny, ale też przyspiesza zużycie haków, cięgieł i punktów mocowania. W tym miejscu najrozsądniej przejść do wymiany, ale zrobić to tak, żeby nie uszkodzić nowej części od pierwszego dnia.
Wymiana bez zgadywania i bez niszczenia ramienia
Wymianę traktuję jako prosty serwis, ale tylko pod warunkiem, że nie robi się jej młotkiem „na siłę”. Najpierw trzeba odciążyć podnośnik, ustawić ciągnik stabilnie i oczyścić miejsce pracy z błota oraz rdzy. Dopiero wtedy widać, czy problem dotyczy samej kuli, czy już także gniazda w ramieniu.
- Zabezpiecz maszynę i opuść podnośnik tak, żeby nie pracował pod obciążeniem.
- Oczyść połączenie z ziemi, korozji i starego smaru.
- Sprawdź sworzeń, otwór i ewentualne wyrobienie ramienia.
- Wybij lub zdemontuj starą część zgodnie z konstrukcją mocowania.
- Załóż nowy element bez używania nadmiernej siły i sprawdź, czy pracuje osiowo.
- Po montażu wykonaj próbne podpięcie maszyny i krótki test bez pełnego obciążenia.

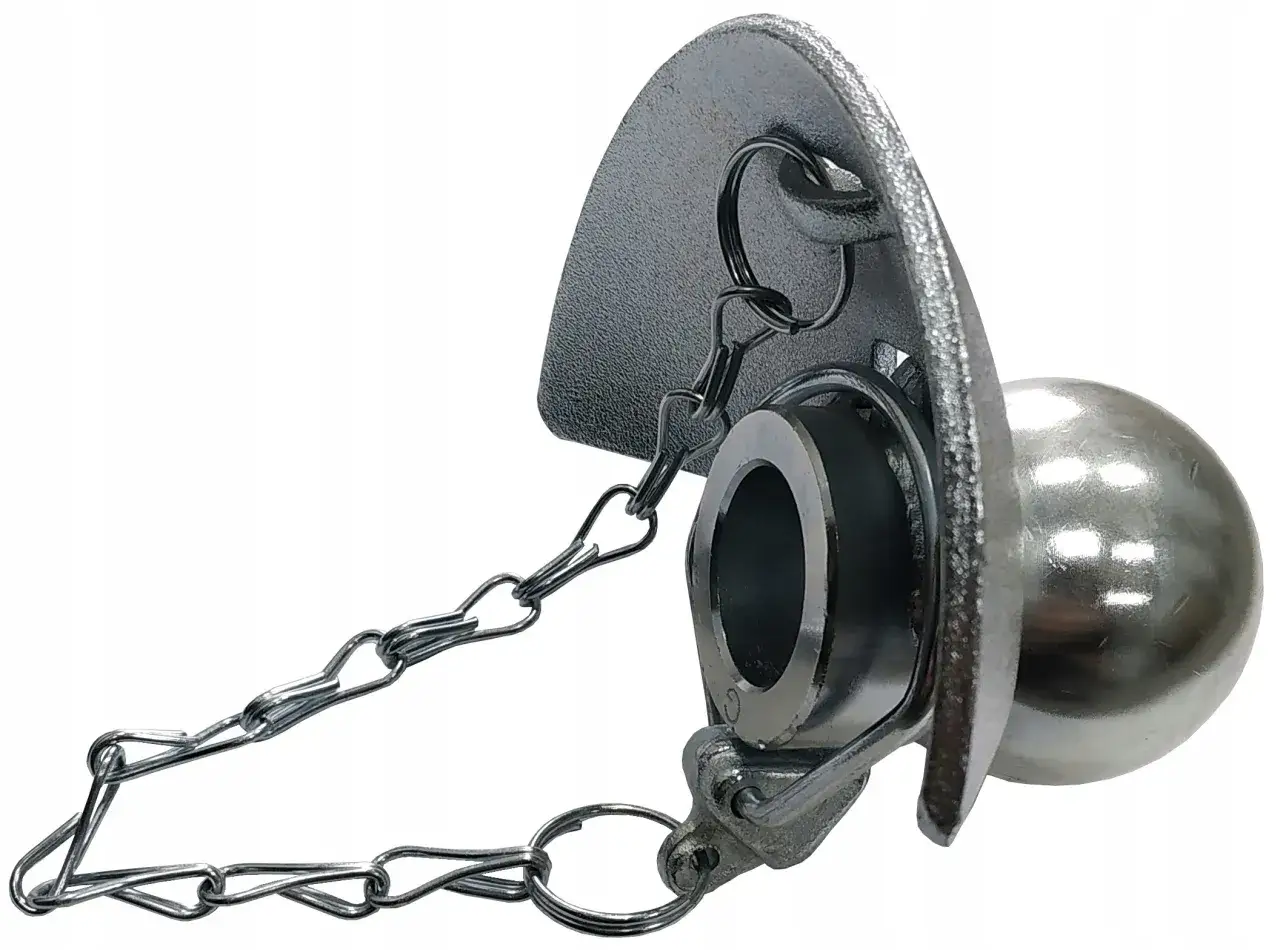

Hartowana, z kołnierzem czy zwykła
To nie jest tylko wybór cenowy. Każda wersja ma inne zastosowanie, a różnice widać zwłaszcza przy pracy z cięższymi maszynami, częstym sprzęganiem i długimi godzinami na nierównym polu. W ofertach rynkowych zwykłe modele kosztują często kilkanaście złotych, natomiast wersje hartowane i z kołnierzem potrafią kosztować od około 70 do 120 zł, zależnie od wymiaru i producenta.
| Wersja | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Zwykła | Najniższa cena, łatwa dostępność | Szybciej się wybija przy intensywnej pracy | Do lżejszych zadań i maszyn o mniejszym obciążeniu |
| Hartowana | Lepsza odporność na ścieranie i udary | Wyższy koszt zakupu | Do cięższej pracy, transportu i częstego podpinania |
| Z kołnierzem | Łatwiejsze naprowadzanie haka, szybsze sprzęganie | Musi pasować do konkretnego systemu mocowania | Gdy zależy Ci na szybkim i wygodnym agregowaniu maszyny |
Ja zwykle patrzę na dwa scenariusze. Jeśli ciągnik pracuje kilka razy w tygodniu z lekkim osprzętem, zwykły wariant może wystarczyć. Jeśli jednak zestaw chodzi codziennie, ciąga ciężki sprzęt albo często jest rozpinany, różnica w trwałości szybko uzasadnia lepszą wersję. To prowadzi do ostatniej, często pomijanej kwestii: co jeszcze sprawdzić razem z tą częścią, żeby naprawa nie była tylko chwilową poprawką.
Co sprawdzam przy okazji serwisu, żeby nie wracać do luzów po tygodniu
Przy wymianie nie ograniczam się do samej kuli, bo ona zwykle nie zużywa się w izolacji. Sprawdzam sworzeń, stan otworu w ramieniu, zabezpieczenia, tuleje i to, czy lewy oraz prawy dolny punkt TUZ nie pracują inaczej. Jeśli jedna strona ma większy luz, podnośnik zaczyna podnosić asymetrycznie, a maszyna stoi krzywo już po kilku przejazdach.
- Sworzeń nie powinien mieć wyczuwalnego bicia ani śladów wybicia.
- Otwór w ramieniu musi być okrągły, nie jajowaty.
- Zabezpieczenia i zawleczki mają trzymać pewnie, bez samoczynnego luzowania.
- Obie strony TUZ powinny pracować podobnie, bez wyraźnej różnicy w oporze.
- Po montażu warto nasmarować elementy współpracujące, jeśli konstrukcja to przewiduje.
Jeżeli po wymianie nadal czuć stuki albo maszyna wisi nierówno, problem zwykle leży głębiej: w geometrii ramion, wytartych punktach mocowania albo w nieprawidłowym dopasowaniu kategorii. Taki przegląd zajmuje chwilę dłużej, ale oszczędza drugi zakup i kolejne przestoje. Dzięki temu podnośnik pracuje równo, a nie tylko „jako tako” przez kilka dni.
Jeśli mam zostawić jedną praktyczną myśl, to tę: przy tej części liczy się zgodność wymiaru, kategorii i sposobu sprzęgania bardziej niż sama cena. Dobrze dobrany element pracuje cicho, nie wybija otworów i nie wymusza walki z maszyną przy każdym podpięciu. To właśnie taki detal najczęściej decyduje, czy hydrauliczny podnośnik ciągnika jest realnym ułatwieniem, czy źródłem ciągłych drobnych awarii.
