Kombajn zbożowy to maszyna, w której kilka układów pracuje jednocześnie: tnie łan, transportuje masę roślinną, młóci kłosy, oddziela ziarno od resztek i magazynuje plon w zbiorniku. W tym tekście rozkładam na części budowa kombajnu zbożowego, pokazuję rolę najważniejszych podzespołów i wyjaśniam, które elementy najczęściej decydują o stratach, wydajności oraz kosztach serwisu. To praktyczny przewodnik dla osób, które chcą lepiej rozumieć pracę maszyny i sensownie dobierać części przed sezonem.
Najważniejsze elementy kombajnu działają jak jeden ciąg technologiczny
- Materiał przechodzi kolejno przez zespół żniwny, podawanie, młócenie, separację, czyszczenie i zbiornik ziarna.
- Najbardziej obciążone są elementy robocze hederu, układ młócący, sita, łożyska, pasy i hydraulika.
- W dużych maszynach zbiornik ziarna ma zwykle kilka do kilkunastu tysięcy litrów, a rozładunek może iść bardzo szybko, nawet w tempie około 90-130 l/s.
- Różnice między kombajnami dotyczą nie tylko mocy, ale przede wszystkim sposobu omłotu i separacji.
- Przy zakupie części liczą się model, wersja hederu, typ separatora i wyposażenie dodatkowe, a nie sam wygląd zewnętrzny maszyny.

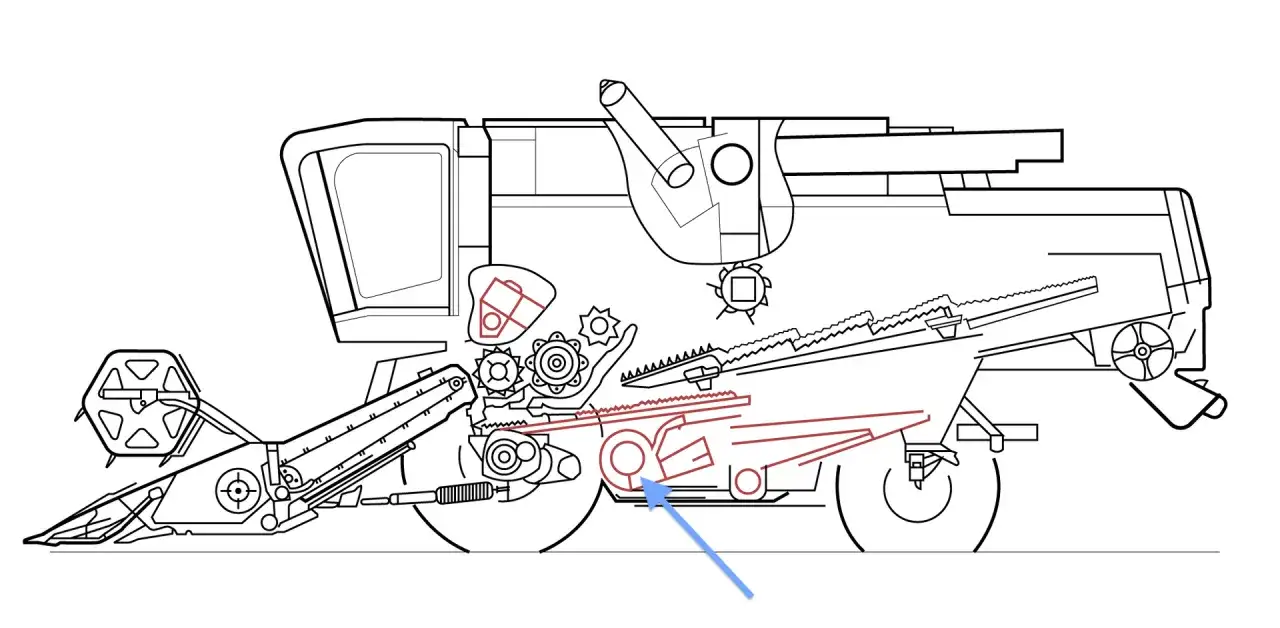

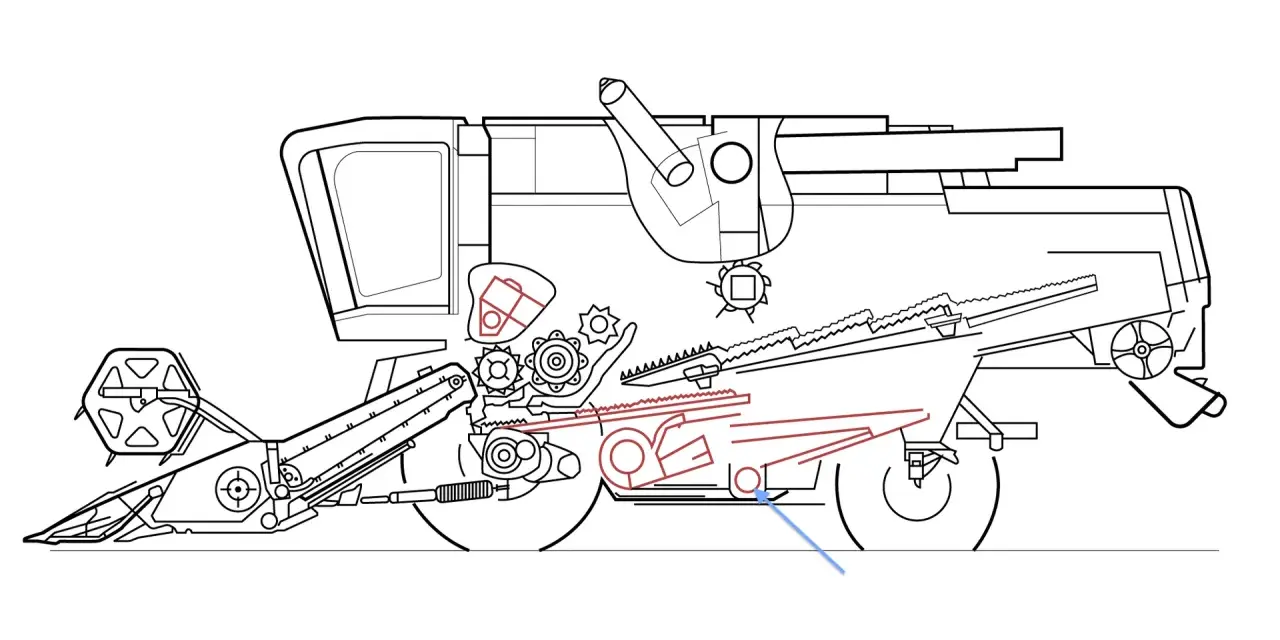

Jak przebiega droga materiału przez kombajn
Najprościej patrzę na kombajn jak na linię technologiczną zamkniętą w jednej maszynie. Na początku zespół żniwny ścina roślinę i kieruje ją do wnętrza, potem masa trafia do młocarni, następnie do systemu separacji i czyszczenia, a na końcu czyste ziarno ląduje w zbiorniku. Jeśli któryś z tych etapów pracuje źle, problem nie znika sam - tylko przesuwa się dalej i kończy stratą plonu albo przestojem.
- Zespół żniwny odcina łan i ustawia go do podania.
- Przenośnik pochyły przekazuje masę do wnętrza maszyny.
- Zespół młócący oddziela ziarno od kłosów i części łodyg.
- Układ separacji odzyskuje to, co nie zostało od razu wymłócone.
- Zespół czyszczący usuwa plewy, połówki kłosów i drobne zanieczyszczenia.
- Zbiornik ziarna gromadzi plon, a rura wyładowcza pozwala go szybko przeładować.
Takie spojrzenie pomaga też w serwisie: jeśli wiem, gdzie dokładnie ginie wydajność, łatwiej wskazać zużyty element albo źle ustawiony podzespół. To dobry punkt wyjścia, bo dopiero na tym tle sensownie widać rolę hederu i pierwszego odcinka całej maszyny.
Zespół żniwny zaczyna cały proces
Na przodzie kombajnu pracuje część, która w praktyce decyduje o tym, czy maszyna będzie podawać równy strumień materiału, czy zacznie się dławić. Zespół żniwny obejmuje nagarniacz, element tnący, podajnik ślimakowo-palcowy lub inny układ podający, a w wielu maszynach także dodatkowe rozwiązania do łanu wyległego. Właśnie tu zaczyna się jakość całego zbioru: nierówne cięcie, źle ustawiony nagarniacz albo zużyte palce bardzo szybko odbijają się na dalszej pracy.
| Element | Rola | Co zwykle się zużywa albo wymaga kontroli |
|---|---|---|
| Nagarniacz | Ustawia łan i podaje go do listwy tnącej w równym tempie. | Palce, łożyska, napęd, ustawienie wysokości i prędkość obrotowa. |
| Zespół tnący | Odcina roślinę przy samej ziemi. | Noże, palce, listwy prowadzące, luz na mocowaniach, stan segmentów tnących. |
| Podajnik ślimakowo-palcowy | Przesuwa ściętą masę do środka hederu. | Ślimak, palce wysuwane, osłony, łańcuchy lub przekładnie napędu. |
| Rozdzielacz łanu | Pomaga przy nierównym łanie i ogranicza zapychanie. | Zużycie końcówek, ustawienie i stan prowadnic. |
| Chwytacz kamieni | Chroni dalsze podzespoły przed uszkodzeniem. | Regularne opróżnianie i kontrola wnętrza przed sezonem. |
W praktyce nie ma tu miejsca na lekceważenie drobiazgów. Jeden stępiony nóż lub źle ustawiony nagarniacz potrafi zwiększyć obciążenie całej maszyny bardziej niż wielu operatorów się spodziewa. Gdy heder pracuje równo, można spokojniej przejść do tego, co dzieje się w środku: do omłotu i separacji.
Młócenie i separacja decydują o stratach
To właśnie w tym obszarze najczęściej widać różnice między kombajnami. Jedne maszyny pracują klasycznie, z bębnem młócącym i wytrząsaczami, inne opierają się na rotorach, a część łączy oba podejścia. Wspólny cel jest jeden: możliwie delikatnie oddzielić ziarno od resztek i zrobić to z taką przepustowością, żeby maszyna nie dusiła się na mokrym lub bardzo gęstym łanie.
| Układ | Jak działa | Mocne strony | Ograniczenia |
|---|---|---|---|
| Klawiszowy | Bęben młócący oddziela ziarno, a wytrząsacze dosuszają i odzyskują resztki z kłosów. | Prosta, dobrze znana konstrukcja; łatwiejsza diagnostyka i serwis. | Przy dużej masie słomy może szybciej dojść do przeciążenia separacji. |
| Rotorowy | Masa przechodzi przez rotor lub rotory, które jednocześnie młócą i oddzielają ziarno. | Wysoka wydajność, łagodniejszy przepływ materiału, dobre wykorzystanie powierzchni roboczej. | Wymaga bardzo dobrego ustawienia i pilnowania stanu elementów roboczych. |
| Hybrydowy | Łączy bęben młócący z separatorem rotorowym lub podobnym modułem. | Ładny kompromis między wydajnością a jakością słomy i ziarna. | Bardziej złożona konstrukcja oznacza więcej punktów do kontroli w serwisie. |
Z punktu widzenia operatora najważniejsze są trzy regulacje: prędkość elementu młócącego, szczelina klepiska i równomierność podawania materiału. Zbyt agresywne ustawienie zwiększa uszkodzenia ziarna, a zbyt łagodne powoduje niedomłoty i powrót ziarna do ponownego omłotu. To właśnie ten balans odróżnia dobrze ustawiony kombajn od maszyny, która tylko pozornie pracuje pełną parą.
W materiałach producentów widać dziś mocny nacisk na automatyczne dopasowanie omłotu i separacji do warunków pracy, bo przy zmiennym łanie ręczne korekty bywają za wolne. To prowadzi już prosto do następnego etapu, czyli oczyszczania i magazynowania plonu.
Czyszczenie i magazynowanie kończą pracę bez strat
Po młóceniu ziarno nadal nie jest gotowe do sprzedaży ani do bezpiecznego magazynowania. W mieszance zostają plewy, drobne resztki słomy i często niedomłócone kłosy, które trzeba odsiać. Za to odpowiada zespół czyszczący z podsiewaczem, sitami i wentylatorem. W dużych kombajnach ten układ jest zestrojony z wydajnością młocarni, bo zbyt słabe czyszczenie szybko obniża jakość plonu, a zbyt mocny nadmuch potrafi wyrzucić ziarno razem z lekkimi zanieczyszczeniami.
Tu liczy się precyzja. Górne sito oddziela większe frakcje, dolne dopracowuje czystość próbki, a wentylator ma wydmuchać lekkie części bez zabierania pełnego ziarna. Niesłusznie traktuje się ten fragment maszyny jak dodatek, bo to on decyduje, ile naprawdę zostaje w zbiorniku. W dużych modelach pojemność zbiornika dochodzi do około 8 000-12 000 l, a tempo rozładunku potrafi sięgać 90-130 l/s, więc cała sekcja ziarna musi być zbudowana solidnie i pracować bez zawahań.
- Podsiewacz rozkłada materiał równiej przed sitami.
- Sito górne zatrzymuje większe zanieczyszczenia.
- Sito dolne dopracowuje czystość próbki.
- Przenośnik kłosowy kieruje niedoczyszczony materiał z powrotem do omłotu.
- Ślimak ziarnowy i rura rozładowcza odpowiadają za szybkie opróżnianie zbiornika.
Jeśli w próbce zaczyna przybywać plew albo w zbiorniku pojawia się więcej połówkek kłosów, zwykle nie chodzi o jedną część, tylko o cały zestaw: ustawienie sit, siłę wiatru i obciążenie młocarni. Gdy ten tor jest opanowany, można spojrzeć na napęd i hydraulikę, bo to one przenoszą większość energii potrzebnej do pracy wszystkich zespołów.
Napęd i hydraulika przenoszą największe obciążenia
W środku kombajnu pracuje bardzo rozbudowany układ przeniesienia napędu. Silnik zasila pasy, łańcuchy, przekładnie i wałki, a hydraulika steruje wieloma funkcjami roboczymi: podnoszeniem hederu, ustawieniem nagarniacza, wysuwem rury wyładowczej, pracą elementów pomocniczych i często regulacją napędów o zmiennej prędkości. W praktyce to właśnie tutaj gromadzi się większość kosztów, jeśli maszyna była przez sezon eksploatowana bez regularnej kontroli.
Ja patrzę na ten układ bardzo prosto: jeśli napęd zaczyna pracować głośniej, drżeć albo grzać się bardziej niż zwykle, to nie jest sygnał do dalszej jazdy bez reakcji. W pierwszej kolejności sprawdza się pasy klinowe, łańcuchy, naciągi, łożyska, sprzęgła i stan przewodów hydraulicznych. W przypadku hydrauliki ważne są też szczelność siłowników, stan rozdzielaczy i czystość oleju, bo zabrudzenie szybko zabija precyzję działania całej maszyny.
| Obszar | Co robi w praktyce | Na co zwracam uwagę |
|---|---|---|
| Napęd mechaniczny | Przenosi moc na heder, młocarnię, wentylator i inne podzespoły. | Pasy, łańcuchy, koła pasowe, sprzęgła, napięcie i ślady poślizgu. |
| Hydraulika | Obsługuje podnoszenie, wysuw, regulacje i ruchy pomocnicze. | Siłowniki, przewody, złącza, wycieki, szybkość reakcji. |
| Układ jezdny | Zapewnia płynny przejazd i właściwe tempo pracy w polu. | Napęd hydrostatyczny, koła, opony, luz na zawieszeniu. |
Im większa maszyna, tym bardziej wrażliwa staje się na drobne odchylenia w napędzie i hydraulice. To dlatego następna rzecz, o której zawsze myślę, to elementy zużywające się najszybciej, bo właśnie one najczęściej wywołują przestoje w środku żniw.
Co zużywa się najszybciej w sezonie
Największy błąd popełnia się wtedy, gdy kombajn ocenia się po tym, że jeszcze jedzie i jeszcze młóci. Maszyna może pracować, ale robić to coraz mniej efektywnie. W praktyce pierwsze oznaki zużycia pokazują elementy, które mają kontakt z rośliną, ziarnem albo pracują pod stałym obciążeniem.
- Noże i palce hederu - tępią się, łamią albo gubią geometrię cięcia.
- Klepisko i bęben młócący - zużycie widać po gorszym omłocie i większej liczbie niedomłotów.
- Sita i wentylator - odpowiadają za jakość próbki, więc ich stan szybko widać na ziarniaku.
- Łożyska i pasy - często sygnalizują problem hałasem, temperaturą albo poślizgiem.
- Przenośniki i ślimaki - przyspieszają zużycie przy pracy w ciężkiej, wilgotnej masie.
- Noże sieczkarni - zużywają się błyskawicznie, jeśli słoma jest twarda albo zanieczyszczona ziemią.
W sezonie nie patrzę wyłącznie na to, czy część jest całkiem pęknięta. Często ważniejszy jest luz roboczy, nierówny ślad zużycia, wibracja albo wzrost temperatury łożyska po kilkunastu minutach pracy. Te sygnały są cenniejsze niż sam wygląd zewnętrzny, bo pozwalają zareagować zanim dojdzie do awarii. I właśnie dlatego przy zamawianiu części trzeba rozumieć konstrukcję maszyny dokładniej niż tylko na poziomie nazwy modelu.
Jak czytać konstrukcję kombajnu przy zakupie części
Jeśli kupuję części do kombajnu, nie zaczynam od zdjęcia katalogowego, tylko od identyfikacji konkretnej wersji maszyny. Ten sam model bywa wyposażony w inny typ hederu, inną młocarnię, dodatkową sieczkarnię, różne rozwiązania hydrauliczne albo czujniki strat. Z zewnątrz wszystko wygląda podobnie, ale numer części potrafi się różnić w detalach, które dla serwisu są kluczowe.
| Co sprawdzić przed zamówieniem | Dlaczego to ważne |
|---|---|
| Model i numer seryjny | To najpewniejszy punkt wyjścia do doboru właściwej wersji części. |
| Typ hederu | Inne będą noże, palce, napęd i osprzęt do zbóż, a inne do rzepaku czy kukurydzy. |
| Rodzaj młocarni i separatora | Elementy robocze, klepiska i sita różnią się między układem klawiszowym, rotorowym i hybrydowym. |
| Wyposażenie dodatkowe | Sieczkarnia, czujniki strat, napędy hydrauliczne i modernizacje zmieniają listę kompatybilnych części. |
| Stan elementów współpracujących | Jedna wymieniona część nie rozwiąże problemu, jeśli obok zużyty jest wałek, łożysko albo prowadnica. |
Przed sezonem robię prostą rzecz: rozbijam maszynę na strefy i dla każdej zapisuję części eksploatacyjne, które realnie mogą zatrzymać pracę. W praktyce największy sens mają noże, palce, pasy, łożyska, elementy sit, przewody hydrauliczne i kilka krytycznych uszczelnień. Taki przegląd kosztuje mniej niż przestój w żniwa i daje dużo większy spokój niż zamawianie czegokolwiek dopiero wtedy, gdy coś już pęknie.
Jeśli kombajn ma pracować bez nerwów, trzeba znać nie tylko jego moc, ale przede wszystkim logikę przepływu materiału i punkty największego zużycia. Gdy rozumie się tę konstrukcję, dobór części staje się prostszy, serwis szybszy, a maszyna oddaje plon zamiast generować niepotrzebne przestoje.
